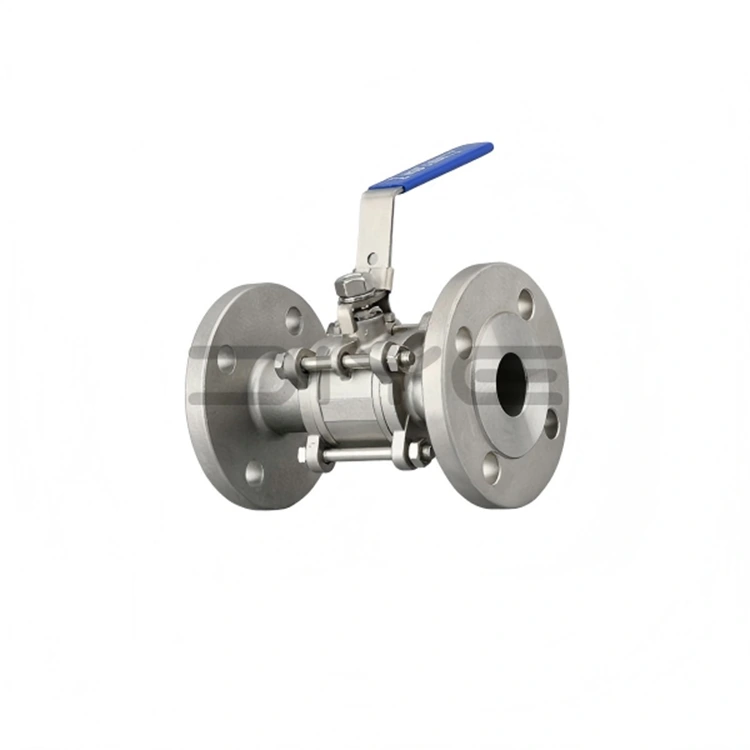

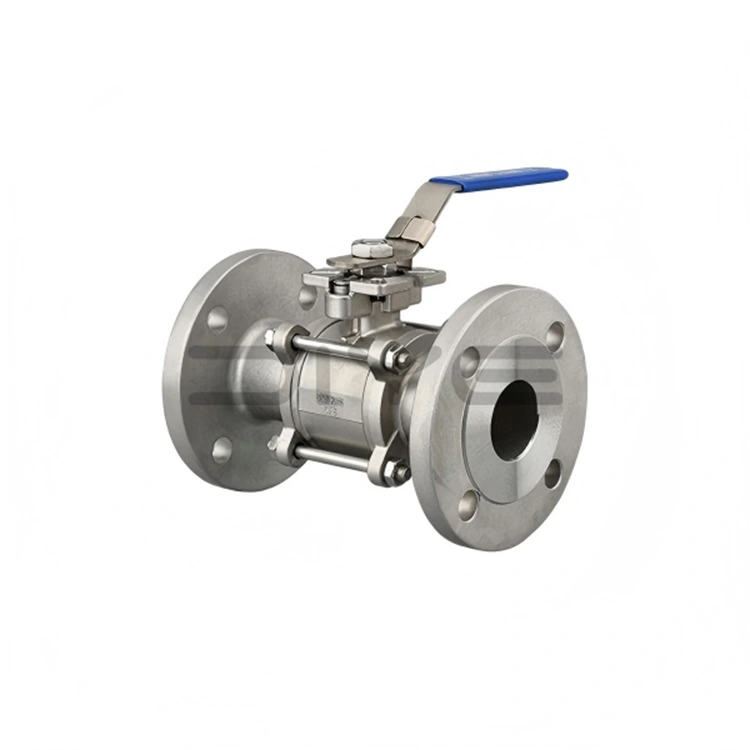

3pc Flange Ball Valve na May Mounting Pad

Ang aming 3pc Flange Ball Valve na may Mounting Pads ay idinisenyo para sa direktang pag-mount ng actuator at in-line na pagpapanatili. Ang pangunahing katawan ay ginawa mula sa 304 o 316L na hindi kinakalawang na asero (ang cast steel ay magagamit para sa mga partikular na aplikasyon), na nagtatampok ng bolted na three-piece valve body structure at isang mataas na disenyo ng platform na sumusunod sa mga pamantayan ng ISO 5211. Sinusuportahan nito ang kontrol ng pneumatic/electric automation at umaayon sa mga pamantayan ng flange ng GB (Chinese National Standard), ANSI (American Standard), at DIN (German Standard). Tinitiyak ng komprehensibong sistema ng kontrol sa kalidad ang pare-parehong pagganap sa lahat ng mga batch ng produksyon.

Mga Pangunahing Kalamangan sa Estruktura

1. Three-Piece Detachable Structure

- Binubuo ng kaliwang valve body, kanang valve body, at middle valve body (kabilang ang ball core at stem assembly), na sinigurado ng mga bolts.

- Ang online na pagpapanatili ay posible nang hindi ganap na dinidisassemble ang balbula mula sa pipeline. Maluwag lang ang mga bolts, alisin ang gitnang katawan ng balbula, at mabilis na tanggalin ang core ng bola, mga seal, at iba pang panloob na bahagi para sa madaling paglilinis, pagpapanatili, at pagpapalit ng mga masusugatan na bahagi.

- Pinapahusay ng distributed stress distribution ang kabuuang lakas ng valve body, na ginagawa itong angkop para sa medium at high-pressure na operasyon ng pipeline at epektibong pinipigilan ang deformation at leakage ng valve body.

- Binabawasan ang downtime para sa pagpapanatili at pinapababa ang mga gastos sa pagpapanatili, na ginagawa itong partikular na angkop para sa mga kumplikadong kondisyon ng operating na nangangailangan ng madalas na pagpapanatili.

2. Ang Structure ng High-Platform na Stem ay Sumusunod sa ISO 5211 Standard

- Ang pinagsama-samang high-platform na tuktok na disenyo ay ganap na sumusunod sa mga pamantayan ng ISO 5211, na nagpapahintulot sa direktang pag-install ng mga pneumatic/electric actuator nang walang karagdagang suporta.

- Ang 3-piraso na Flange Ball Valve na may Mounting Pad ay nagtatampok ng bottom-mounted stem structure at dual-disc spring automatic packing compression na disenyo, na nag-o-optimize sa pagganap ng stem sealing at pinipigilan ang pag-ejection ng stem sa kaganapan ng abnormal na pagtaas ng presyon sa valve chamber, sa gayon ay nagpapahusay sa kaligtasan ng operasyon.

- Ang ilang mga modelo ay nilagyan ng isang anti-static na aparato upang epektibong maglabas ng static na kuryente at maiwasan ang mga panganib sa kaligtasan na dulot ng static na buildup, na ginagawa itong angkop para sa nasusunog at sumasabog na mga aplikasyon ng media.

- itinataguyod ang awtomatikong kontrol at malayuang pagpapatakbo, pagpapabuti ng kahusayan sa pagpapatakbo sa produksyon ng linya ng pagpupulong at mga sitwasyong hindi binabantayan.

Mga Pagtutukoy at Pamantayan

1. Saklaw ng Sukat: DN10–DN200 (1/4 pulgada–8 pulgada)

2. Flange Standards: GB (Domestic Engineering Projects), ANSI (North American Market), DIN (European Market)

3. Material ng Valve Body: 304 Stainless Steel, 316L Stainless Steel, Cast Steel (Nako-customize ayon sa mga kondisyon ng operating)

Mga Materyales at Pagganap ng Sealing

1. Polytetrafluoroethylene (PTFE): Malakas na corrosion resistance, mahusay na sealing effect, temperatura range -29℃ hanggang +150℃, mababang halaga, angkop para sa normal na temperatura, pressure, at particulate-free na mga kondisyon ng media, ang pinakamalawak na ginagamit, at maaaring makamit ang bidirectional zero-leakage sealing.

2. Polyphenylene Sulfide (PPL): 3pc Flange Ball Valve na may Mounting Pad, superior high temperature resistance at wear resistance, temperature resistance hanggang -29 ℃ hanggang +300 ℃, angkop para sa mataas na temperatura, mataas na presyon, at media na naglalaman ng mga bahagyang particle, na angkop para sa mga kumplikadong kondisyon sa industriya tulad ng petrolyo at kemikal na industriya, stable sealing, at mahabang buhay ng serbisyo.

3. Reinforced Polytetrafluoroethylene (RPTFE): Na-optimize at pinalakas batay sa PTFE, pinagsasama nito ang corrosion resistance at wear resistance, ginagawa itong angkop para sa iba't ibang conventional at medyo kumplikadong mga kondisyon sa pagpapatakbo, na higit na nagpapahusay sa pagiging maaasahan ng sealing.

Serbisyo at Suporta

Gamit ang higit sa 10 taong karanasan sa pag-export ng 3pc Flange Ball Valve na may Mounting Pads, ang DIYE VALVE ay nagtatag ng isang propesyonal na pangkat ng serbisyo pagkatapos ng benta. Sa pagtanggap ng mga katanungan pagkatapos ng benta o mga ulat ng pagkakamali, tutugon kami sa loob ng 24 na oras, mabilis na mag-troubleshoot at magbigay ng mga solusyon upang matiyak ang normal na operasyon ng kagamitan ng customer.

Nagpapanatili kami ng malaking imbentaryo ng orihinal at katugmang mga ekstrang bahagi (sealing ring, bolts, valve stems, atbp.) para sa mabilis na pagpapadala, pagtugon sa mga pangangailangan sa pagpapalit ng customer at pagliit ng mga pagkawala ng downtime. Nagbibigay din kami ng libreng teknikal na patnubay na sumasaklaw sa mga detalye ng pag-install, pang-araw-araw na pagpapanatili, at pag-troubleshoot, at maaaring mag-alok ng on-site na mga teknikal na serbisyo kapag hiniling ng customer.

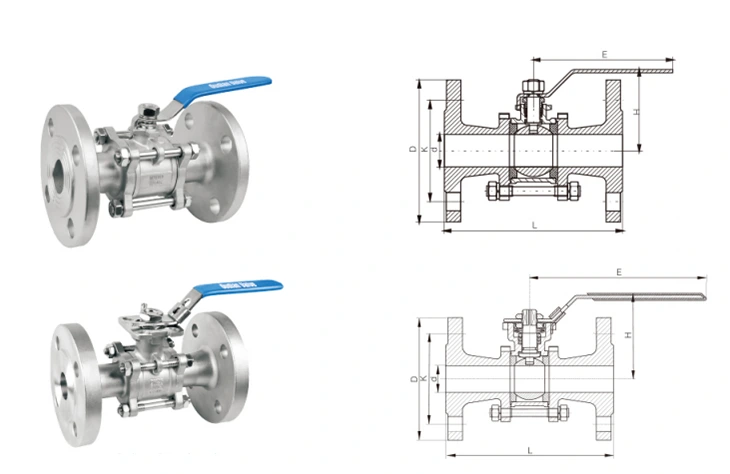

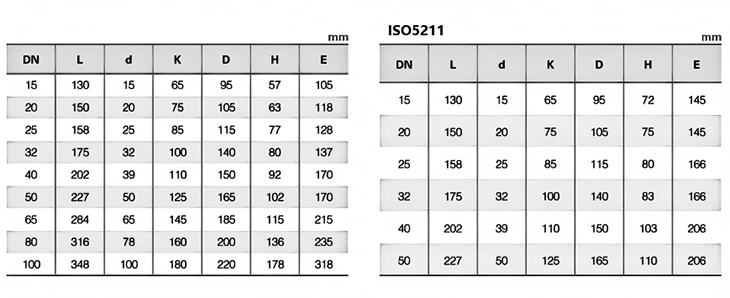

Mga Teknikal na Parameter

Mga FAQ

T: Anong mga pamantayan ang sinusunod para sa inspeksyon ng three-piece high-platform flanged ball valve? Aling mga tagapagpahiwatig ng pagganap ang tinitiyak upang matugunan ang mga pamantayan?

A: Ang three-piece high-platform flanged ball valve ay mahigpit na sumusunod sa mga pamantayan ng GB/T-13927 at API 598 para sa inspeksyon. Bago umalis sa pabrika, ang bawat balbula ay sumasailalim sa mahigpit na mga pagsubok sa presyon (presyon ng tubig at presyon ng hangin), mga pagsusuri sa katumpakan ng sukat, mga pagsusuri sa pagganap ng sealing, at mga inspeksyon sa hitsura. Tinitiyak ng mga pagsubok na ito na ang mga pangunahing tagapagpahiwatig ng pagganap tulad ng kapasidad na nagdadala ng presyon, pagganap ng sealing, at katumpakan ng dimensyon ay nakakatugon sa mga pamantayan, at mahigpit na ipinagbabawal na umalis sa pabrika ang mga hindi kwalipikadong produkto.

T: Maaari ba akong mabilis na bumili ng angkop na mga accessory kung ang seal ring ng three-piece high-platform flanged ball valve ay nasira?

A: Oo. Bilang isang pinagmulang tagagawa, ang Diye ay nagpapanatili ng isang pangmatagalang stock ng mga orihinal na katugmang seal ring at iba't ibang accessories (tulad ng mga bolts at valve stems). Maaari naming maihatid ang mga produkto nang mabilis upang matugunan ang iyong mga pangangailangan sa pagpapalit ng accessory, bawasan ang mga pagkalugi sa downtime ng kagamitan, at magbigay ng libreng teknikal na patnubay sa pagpapalit upang matiyak ang maayos at mahusay na pagpapalit.

Q: Ano ang mga opsyonal na pangunahing materyales para sa valve body, ball core, at valve stem ng three-piece high-platform flanged ball valve? Paano pumili ng materyal?

A: Ang pangunahing opsyonal na pangunahing materyales ay kinabibilangan ng tatlong uri: 304 stainless steel, 316L stainless steel, at carbon steel. Ang sanggunian sa pagpili ay ang mga sumusunod: ① 304 hindi kinakalawang na asero: angkop para sa maginoo na tubig, langis, gas, at mahina acid-base na hindi malakas na kaagnasan na mga kondisyon sa pagtatrabaho, na may natitirang pagganap sa gastos, na angkop para sa ordinaryong pang-industriya at sibil na mga pipeline; ② 316L na hindi kinakalawang na asero: idinagdag sa elemento ng molibdenum, na may mas malakas na resistensya sa kaagnasan at paglaban sa oksihenasyon, na angkop para sa mga kumplikadong kondisyon sa pagtatrabaho tulad ng malakas na acid-base, tubig-dagat, at mga solvent ng kemikal, at angkop para sa mga high-end na sitwasyon tulad ng petrolyo at mga gamot; ③ Carbon steel: mataas na structural strength at mahusay na pressure-bearing performance, na angkop para sa high-pressure, non-corrosive na kondisyon sa pagtatrabaho at heavy-load na mga sitwasyon. Ang lahat ng mga materyales ay ginawa ng orihinal na pabrika ng Diye at maaaring ipasadya ayon sa mga pangangailangan.
