3PC Flanged Ball Valve

Ang DIYE VALVE ay isang propesyonal na exporter at manufacturing plant na nag-specialize sa 3PC flanged ball valves, na nakaugat sa advanced industrial manufacturing system ng China. Sumusunod kami sa mahigpit na kontrol sa kalidad sa buong proseso ng produksyon, na nilagyan ng kumpletong casting, machining, at testing equipment para matiyak ang matatag na performance at napapanahong paghahatid para sa aming mga global na customer.

Istraktura ng Produkto at Mga Pangunahing Tampok

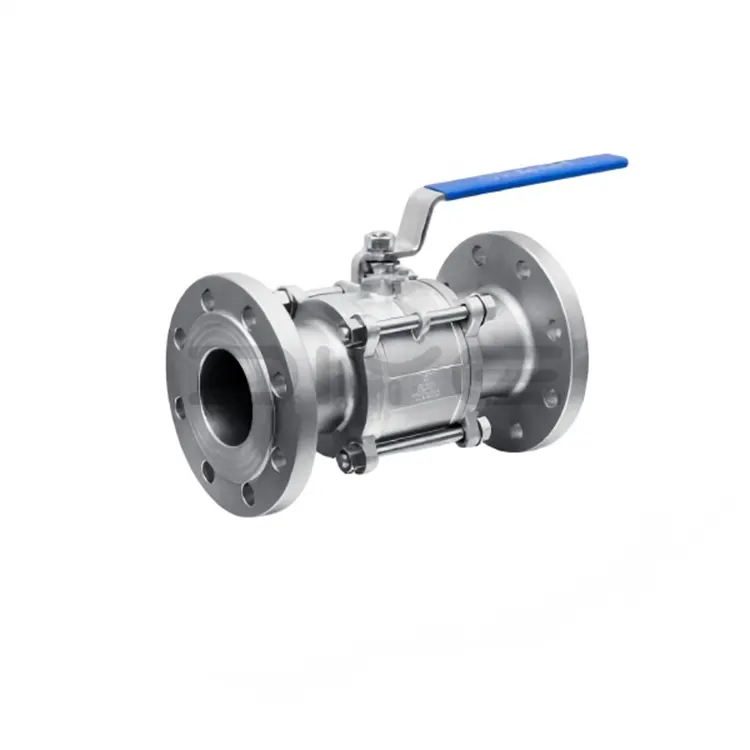

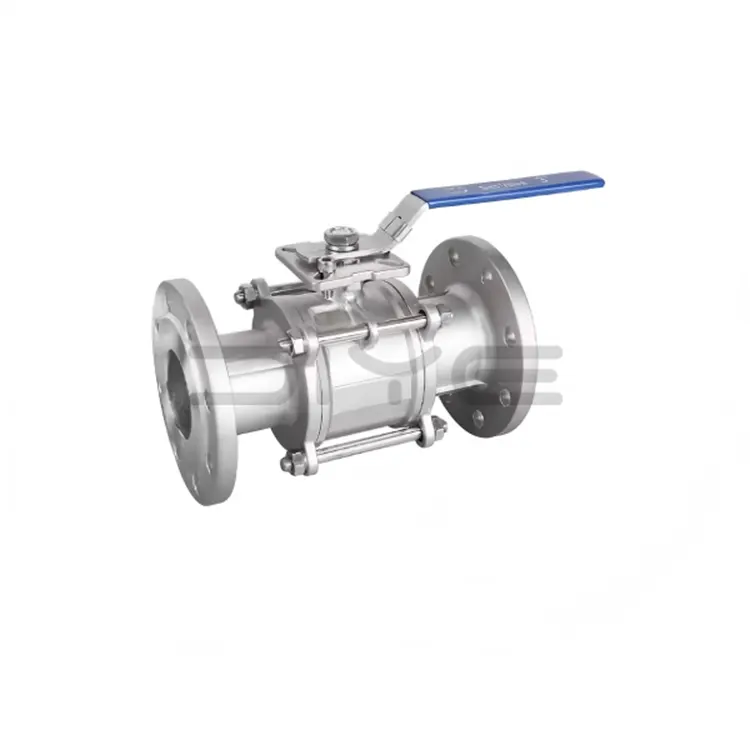

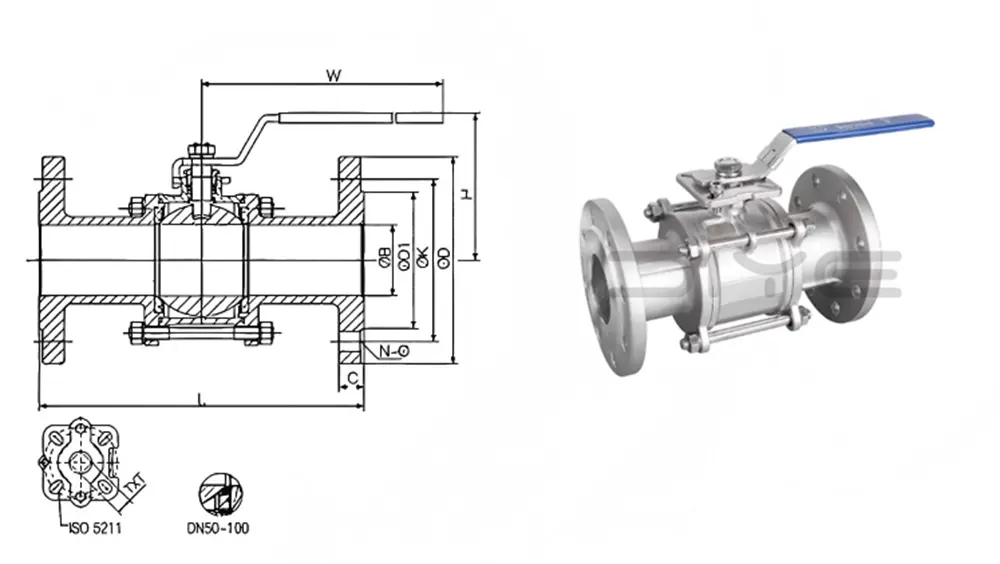

Nagtatampok ang 3PC Flanged Ball Valve ng three-piece split design. Ang valve body ay binubuo ng isang central main body at kaliwa at kanang flange end caps, na gawa sa 304/316/316L stainless steel sa pamamagitan ng forging at precision machining, na nagtataglay ng mahusay na corrosion resistance, high pressure resistance, at high temperature resistance.

Mga Pangunahing Kalamangan sa Pagganap

1. Ang pag-ikot ng 90° ay nagbibigay-daan sa mabilis na pagbubukas at pagsasara na may mababang resistensya sa daloy.

2. Gumagamit ng mataas na pagganap na PTFE gasket para sa bidirectional zero-leakage sealing.

3. Nagbibigay-daan para sa online na disassembly at pagpapanatili, na nagreresulta sa mahabang buhay ng serbisyo.

4. Tugma sa apat na paraan ng pagmamaneho: manual, worm gear, pneumatic, at electric.

5. Nakakatugon sa mga internasyonal na pamantayan tulad ng GB, ANSI, JIS, at DIN.

Prinsipyo sa Paggawa

1. Proseso ng Pagbubukas: Ang 3PC Flanged Ball Valve drive unit ay umiikot sa valve stem at bola. Kapag ang through-hole ng bola ay nakahanay sa pipeline, ang balbula ay ganap na bubukas, na nagpapahintulot sa likido na dumaloy nang maayos.

2. Proseso ng Pagsasara: Ang balbula stem ay umiikot sa bola 90°, na nakahanay sa through-hole ng bola sa pipeline. Ang matibay na bahagi ng bola ay ganap na hinaharangan ang daloy ng likido, na nakakamit ng maaasahang shut-off. Sa puntong ito, ang balbula ay ganap na sarado.

3. Mechanism ng Sealing: Ang high-precision machined ball ay eksaktong tumutugma sa PTFE sealing ring, na tinitiyak ang maaasahang bidirectional sealing sa ilalim ng iba't ibang mga kondisyon ng operating.

Mga aplikasyon

Ang 3PC Flanged Ball Valve ay angkop para sa iba't ibang media kabilang ang tubig, singaw, langis, gas, acids, alkalis, at corrosive fluid. Ito ay malawakang ginagamit sa petrochemical, pagkain at inumin, parmasyutiko, paggamot ng tubig, HVAC, paggawa ng papel, at mga industriyang metalurhiko.

Quality Assurance at Certifications:

1.Awtoridad na mga Sertipikasyon

Hawak ang mga awtoritatibong certification gaya ng ISO 9001, CE, EAC, GOST, at API 6D/607, direkta nitong natutugunan ang mga kinakailangan sa pag-access ng proyekto sa Europe, America, CIS, Middle East, at Southeast Asia.

2.Full-Process Testing

Raw material spectral analysis, 1.5 times rated pressure water/air pressure test, sealing performance testing, ≥100,000 opening and closing life test, tinitiyak ang 100% na kwalipikasyon ng produkto bago ipadala.

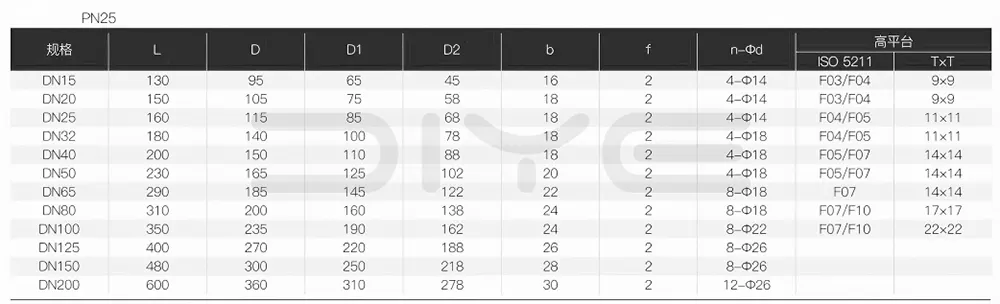

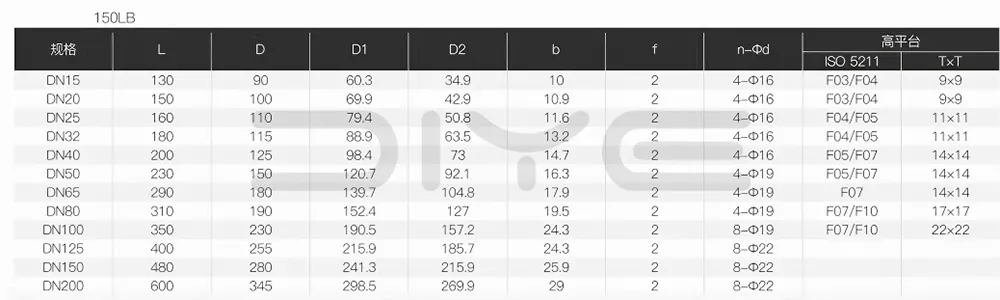

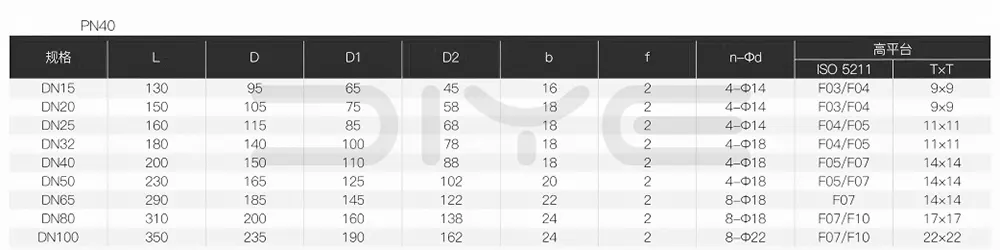

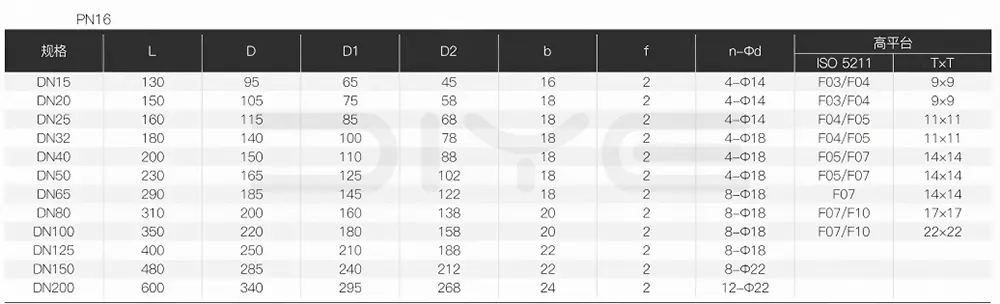

Mga Teknikal na Parameter

Mga Serbisyo sa Pagsuporta at Pag-customize

1. One-Stop Supply: Nagbibigay ng kumpletong hanay ng mga valve, actuator, flanges, gasket, at bolts, na nagpapasimple sa mga proseso ng pagkuha at pag-install sa ibang bansa.

2. Nababaluktot na Pag-customize: Maaari naming ayusin ang mga pamantayan ng thread (NPT/BSP/G/BSPT, atbp.), mga rating ng presyon, pagpili ng materyal, mga seal, mga hindi karaniwang sukat, mga espesyal na interface, mga pagbabago sa platform, pag-print ng hitsura, pag-customize ng logo, atbp., upang matugunan ang iba't ibang pangangailangan ng proyekto sa isang paghinto.

FAQ

Q: Paano pipiliin ang sealing material para sa 3PC flanged ball valves?

A: 1. PTFE (F4): Pangkalahatang layunin na soft seal, operating temperature -20℃ hanggang 200℃, na nagtatampok ng mahusay na sealing performance at corrosion resistance.

2. Reinforced PTFE: Angkop para sa mas mataas na temperatura application (≤250 ℃).

3. Metal Seal (Hard Seal): Idinisenyo para sa mataas na temperatura (≤600 ℃), mataas na presyon at media na naglalaman ng particle.

Q: Ano ang kapalit na cycle ng mga seal para sa 3PC flanged ball valves?

A: 1. Soft Seal (PTFE): 1-2 taon sa ilalim ng paborableng kondisyon sa pagtatrabaho; pinaikli sa 3-6 na buwan sa ilalim ng kinakaing unti-unti o mataas na temperatura na mga kondisyon sa pagtatrabaho.

2. Metal Seal: 3-5 taon, napapailalim sa aktwal na mga kondisyon ng pagsusuot.
