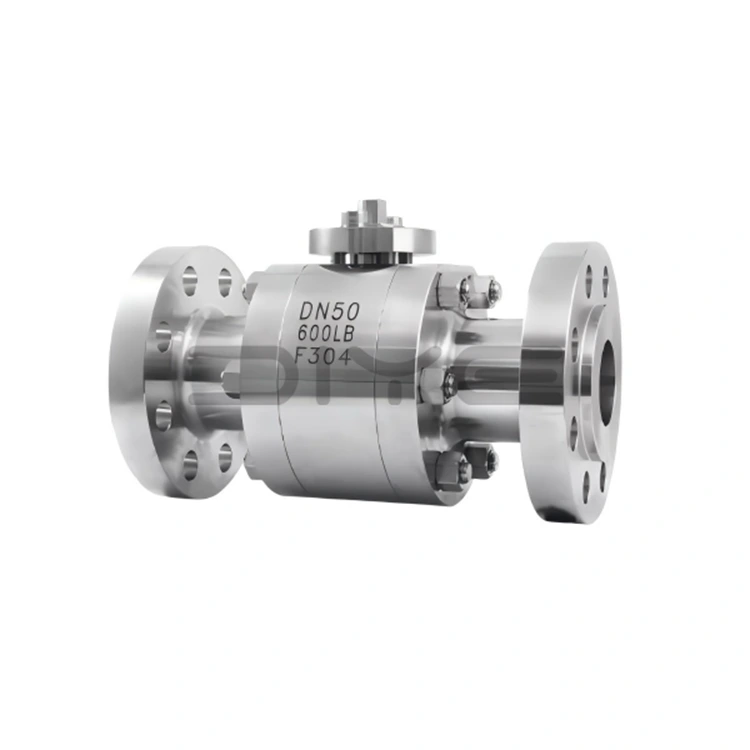

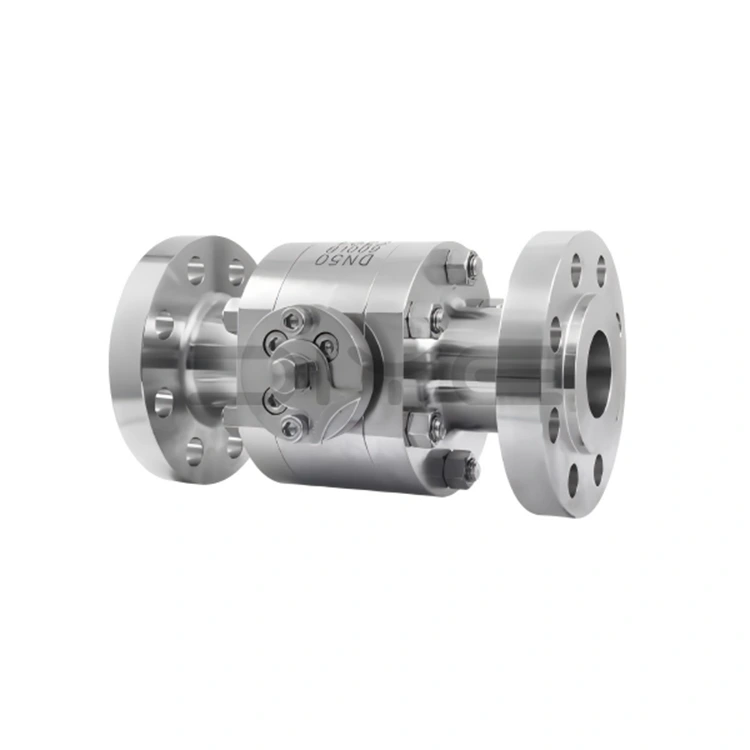

Forged Steel High-Pressure Flanged Ball Valve

Ang serye ng Forged Steel High-Pressure Flanged Ball Valve ng DIYE VALVE ay idinisenyo, ginawa, at nasubok sa mahigpit na alinsunod sa maraming mga domestic at internasyonal na pamantayan upang matiyak na ang pagganap ng produkto ay nakakatugon sa mga pangangailangan sa pandaigdigang engineering.

- Mga pamantayan sa disenyo at pagmamanupaktura: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Mga pamantayan sa koneksyon ng flange: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Mga pamantayan sa haba ng istruktura: ASME B16.10

- Mga pamantayan sa pagsubok: GB/T 13927, ISO 5208

Mga karaniwang nominal na diameter: DN10~DN300 (1/4"~12"), mga rating ng presyon: Class 150~Class 600 (PN10~PN100); Ang mga custom na high-pressure na hindi karaniwang mga detalye tulad ng 2500LB at PN400 ay magagamit, at ang mga nominal na diameter ay maaaring iakma ayon sa mga guhit ng customer upang umangkop sa iba't ibang high-pressure na kinakailangan sa pipeline.

Mga Pangunahing Kalamangan ng Produkto

1. De-kalidad na Forged Materials, Matatag na Pagganap

Ang pangunahing materyal ng Forged Steel High-Pressure Flanged Ball Valve ay de-kalidad na forged steel, na angkop para sa iba't ibang malupit na kondisyon sa pagtatrabaho, partikular sa mga sumusunod:

- Carbon Steel Forgings (WCB/A216-WCB): Mataas na structural strength, na angkop para sa conventional non-corrosive high-pressure na kondisyon (gaya ng ordinaryong pang-industriya na oil at gas pipelines).

- Stainless Steel Forgings (F304/F316L): Ang 304 na materyal ay lumalaban sa banayad na kaagnasan, na angkop para sa pangkalahatang high-pressure na kemikal, paggamot sa tubig, at iba pang kundisyon; Ang 316L na materyal, na may idinagdag na molybdenum, ay makabuluhang nagpapabuti sa corrosion resistance at oxidation resistance, na angkop para sa lubhang kinakaing unti-unti na kapaligiran tulad ng mga acid, alkalis, sulfur-containing media, at seawater. Ang buhay ng serbisyo nito sa ilalim ng mataas na presyon ng kinakaing unti-unti na mga kondisyon ay 3-5 beses kaysa sa ordinaryong carbon steel ball valves.

- Espesyal na Steel Forgings (tulad ng 35CrMoA): Na-customize para sa matinding mataas na presyon at mga espesyal na kondisyon sa pagtatrabaho, na nagbibigay ng maaasahang materyal na suporta.

2. Mga Accessory na Mataas ang Pagganap, Ligtas at Matibay

Lahat ng accessories para sa Forged Steel High-Pressure Flanged Ball Valve ay gawa sa high-pressure specialized na materyales, na tinitiyak ang pangkalahatang katatagan at kaligtasan ng balbula:

- Valve Stem: Ginawa ng wear-resistant at corrosion-resistant forgings gaya ng 2Cr13/A246-416, na may nitrided surface treatment, na nag-aalok ng mahusay na torsional strength. Ang disenyong naka-mount sa ibaba na may istraktura ng back seal ay pumipigil sa pagbagsak ng balbula at pagtagas ng media.

- Bolts: Gumamit ng 35CrMoA/A193-B7 high-pressure specialized bolts, na nag-aalok ng mataas na lakas at anti-loosening properties, na angkop para sa high-pressure na mga kondisyon.

- Mga Seal: Ginawa ng mga high-pressure na espesyal na materyales tulad ng PTFE, PPL, at fluororubber. Gumagamit ang ilang modelo ng triple structure ng metal hard seal + elastic auxiliary seal, kung saan kapag mas mataas ang pressure, mas mahigpit ang seal, nakakamit ang bidirectional zero leakage at nakakatugon sa API 6D "zero leakage" standard.

3. Siyentipikong Istraktura, Malawak na Kakayahang umangkop

Pag-ampon ng mga naka-target na istrukturang disenyo batay sa mga kondisyon ng pagpapatakbo, ang Forged Steel High-Pressure Flanged Ball Valve ay angkop para sa iba't ibang mga sitwasyon:

- Lumulutang na Istraktura ng Bola: Angkop para sa mga balbula na maliit ang diyametro, umaasa sa katamtamang presyon upang matiyak ang mahigpit na pagkakaakma sa pagitan ng bola at ng upuan ng balbula. Simpleng istraktura, maaasahang sealing.

- Fixed Ball Structure: Angkop para sa malalaking diameter na mga balbula. Ang bola ay sinusuportahan ng upper at lower shafts, na pumipigil sa offset sa panahon ng pagbubukas at pagsasara, pagbabawas ng operating torque, na angkop para sa madalas na operasyon sa ilalim ng mataas na presyon, at pagbabawas ng pagkasira ng valve stem.

- Anti-static at Fireproof na Disenyo: Nilagyan sa ilang modelo. Pinipigilan ng anti-static na disenyo ang mga static na spark, at ang disenyong hindi masusunog ay nagbibigay-daan para sa pansamantalang sealing sa pamamagitan ng metal-to-metal contact pagkatapos masunog ang mga seal, na angkop para sa nasusunog at sumasabog na mga kondisyon ng mataas na presyon.

Ang Aming Pangako

Bilang isang propesyonal na tagagawa at supplier sa China, ang DIYE VALVE ay sumusunod sa pilosopiya ng "Quality First, Customer Supreme." Ang aming pabrika ay may kumpletong sistema ng produksyon at pagsubok, na may mahigpit na kontrol sa buong proseso upang matiyak ang kalidad ng produkto. Nagbibigay din kami ng propesyonal na teknikal na suporta at serbisyo pagkatapos ng benta, at nagtatag ng pangmatagalan at matatag na pakikipagtulungan sa mga pandaigdigang kasosyo.

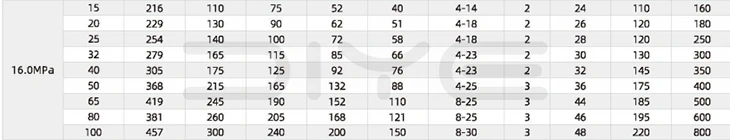

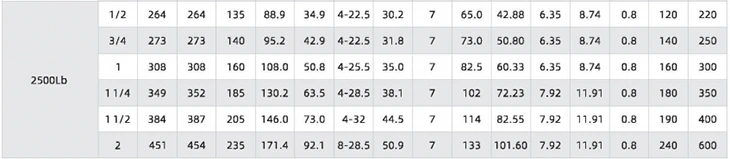

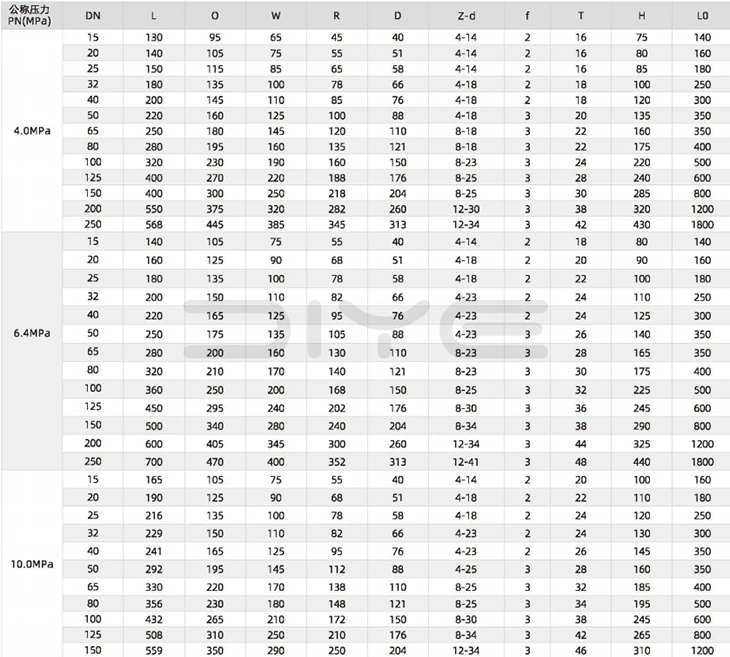

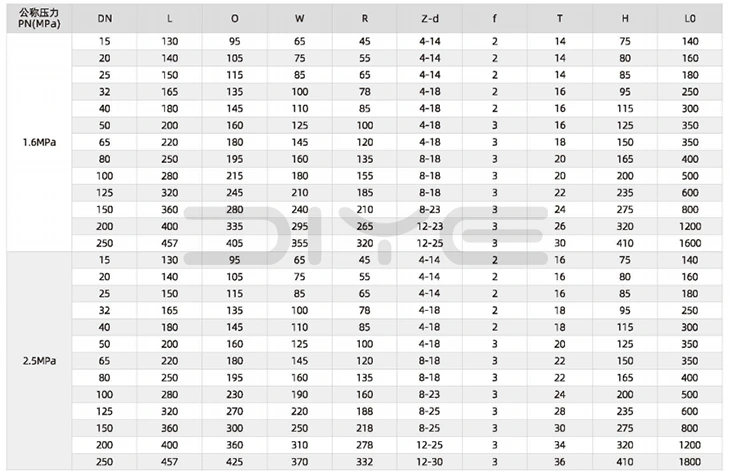

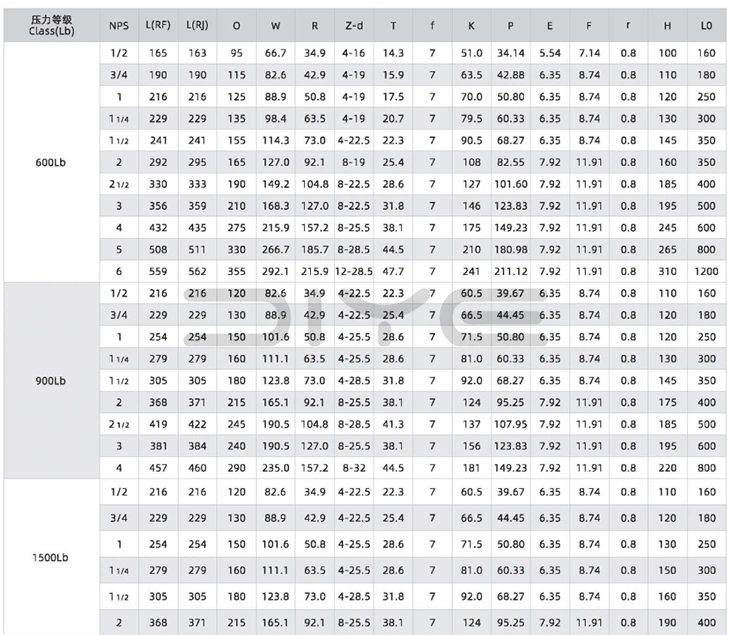

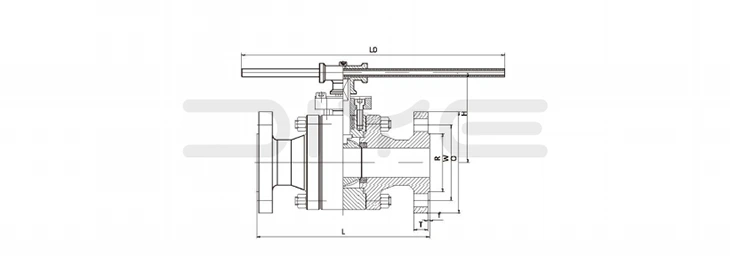

Mga Teknikal na Parameter

FAQ

T: Maaabot ba ng Forged Steel High-Pressure Flanged Ball Valve ang zero leakage sa ilalim ng mataas na presyon?

A: Gumagamit ito ng dual sealing na disenyo na angkop para sa high-pressure na mga kondisyon sa pagtatrabaho: ① Main Sealing: Gumagamit ito ng kumbinasyon ng embedded elastic valve seat (PTFE/PPL/fluororubber) at metal hard seal, na may O-ring sa likod ng valve seat. Kung mas mataas ang medium pressure, mas mahigpit na pini-compress ng valve seat ang bola, na nakakamit ng bidirectional zero leakage at nakakatugon sa API 6D na "zero leakage" na pamantayan; ② Valve Stem Sealing: Gumagamit ito ng bottom-mounted valve stem + back seal structure + multi-layer packing seal. Ang packing ay gawa sa high-pressure special flexible graphite o PTFE para maiwasan ang medium leakage sa valve stem at maiwasan ang valve stem torsion at detachment sa ilalim ng high pressure; ③ Anti-static/Fire-proof na Disenyo: Ang ilang mga modelo ay may built-in na anti-static spring. Kapag nasunog ang seal, maaaring makamit ang pansamantalang sealing sa pamamagitan ng metal-to-metal contact, na angkop para sa mga kondisyon sa pagtatrabaho na may nasusunog at sumasabog na media.

Q: Ano ang mga pagkakaiba sa pagitan ng floating ball at fixed ball structures ng Forged Steel High-Pressure Flanged Ball Valve? Paano pumili ayon sa kalibre?

A: ① Floating Ball Structure: Karaniwang ginagamit para sa maliliit na kalibre (DN10~DN50), ang bola ay walang nakapirming suporta, at ang seal ay nakakamit sa pamamagitan ng pagpindot sa bola laban sa single-sided valve seat sa pamamagitan ng medium pressure. Ito ay may isang simpleng istraktura, maliit na pagbubukas at pagsasara ng metalikang kuwintas, at mababang gastos, na angkop para sa maginoo na mataas na presyon at maliit na daloy ng mga kondisyon sa pagtatrabaho; ② Fixed Ball Structure: Karaniwang ginagamit para sa malalaking kalibre (DN65~DN300), ang bola ay nakapirming suportado ng upper at lower valve stems, na walang offset sa panahon ng pagbubukas at pagsasara, malakas na pressure-bearing stability, na angkop para sa high-pressure, large-flow, at madalas na operasyon na mga kondisyon ng pagtatrabaho, na maaaring epektibong mabawasan ang panganib ng pagkasira ng valve stem at deformation. Maaaring i-customize ng Diye ang mga floating ball o fixed ball structures ayon sa mga pangangailangan ng customer at mga kondisyon sa pagtatrabaho.

T: Ano ang mga pangunahing pag-iingat para sa pag-install ng Forged Steel High-Pressure Flanged Ball Valve sa ilalim ng mataas na presyon ng mga kondisyon sa pagtatrabaho?

A: ① Flange Connection: Ang mga bolt ay dapat na high-pressure special bolts gaya ng 35CrMoA/A193-B7, at ang prinsipyo ng "diagonal uniform at step-by-step tightening" ay dapat gamitin upang maiwasan ang pag-crack ng valve body dahil sa hindi pantay na puwersa, at ang torque ay dapat sumunod sa mga karaniwang regulasyon; ② Direksyon ng Katamtamang Daloy: Kumpirmahin na ang marka ng direksyon ng daloy ng katawan ng balbula ay pare-pareho sa direksyon ng daluyan ng daloy; walang paghihigpit sa direksyon ng daloy ng full-port ball valves; ③ Kapaligiran sa Pag-install: Iwasan ang pagkakalantad sa labas sa sikat ng araw at ulan, at linisin ang mga dumi ng pipeline bago ang pag-install upang maiwasan ang pagbara sa core ng bola; ④ Pagtanggap ng Pressure Test: Ang pagsusuri sa presyon sa lugar ay dapat isagawa pagkatapos ng pag-install. Ang presyon ng pagsubok sa presyon ng tubig ay 1.5 beses ang nominal na presyon, at ang presyon ng pagsubok sa presyon ng hangin ay 1.1 beses ang nominal na presyon. Maaari lamang itong gamitin kung walang pagtagas.
