Two-Piece Flange Ball Valve: Mga Structural Principles, Mga Panuntunan sa Pag-install at Mga Limitasyon sa Application

Karamihan sa mga on-site na pagkabigo at mga error sa pagpili sa mga pang-industriyang fluid system ay nagmumula sa isang mababaw na pag-unawa sa mga katangian ng balbula. Itinuturing ng maraming practitioner ng engineering ang two-piece flange ball valves bilang mga ordinaryong on-off na bahagi, hindi pinapansin ang kanilang mga structural trade-off, pressure-bearing limits at likas na lohika ng pag-install. Kung ikukumpara sa one-piece ball valves na walang pressure resistance at three-piece ball valves na may mataas na gastos sa maintenance, ang two-piece flange ball valves ay naghahatid ng pinakamainam na balanse ng structural application, kahusayan sa pang-industriya, at pangkalahatang gastos sa pagpapatakbo ng industriya Gayunpaman, ang natatanging disenyo ng istruktura ay may malinaw na mga hangganan sa pag-install at naaangkop na mga kondisyon sa pagtatrabaho. Sa karamihan ng mga kaso, ang mga karaniwang depekto gaya ng pagtagas, jamming at pinsala sa katawan ng balbula ay hindi sanhi ng mga isyu sa kalidad ng produkto, ngunit sa pamamagitan ng hindi wastong pag-install at hindi tugmang mga kondisyon sa pagtatrabaho. Pinaghihiwa-hiwalay ng artikulong ito ang mga pira-pirasong pangunahing tutorial at stereotype ng industriya. Nagsasagawa ito ng malalim na pagsusuri ng dalawang pirasong flange ball valve mula sa structural essence, vertical at horizontal installation logic, standard operation guidelines, forbidden application scenario at mga madalas itanong, na nagbibigay ng praktikal at propesyonal na mga sanggunian para sa pipeline design, field installation at daily maintenance.

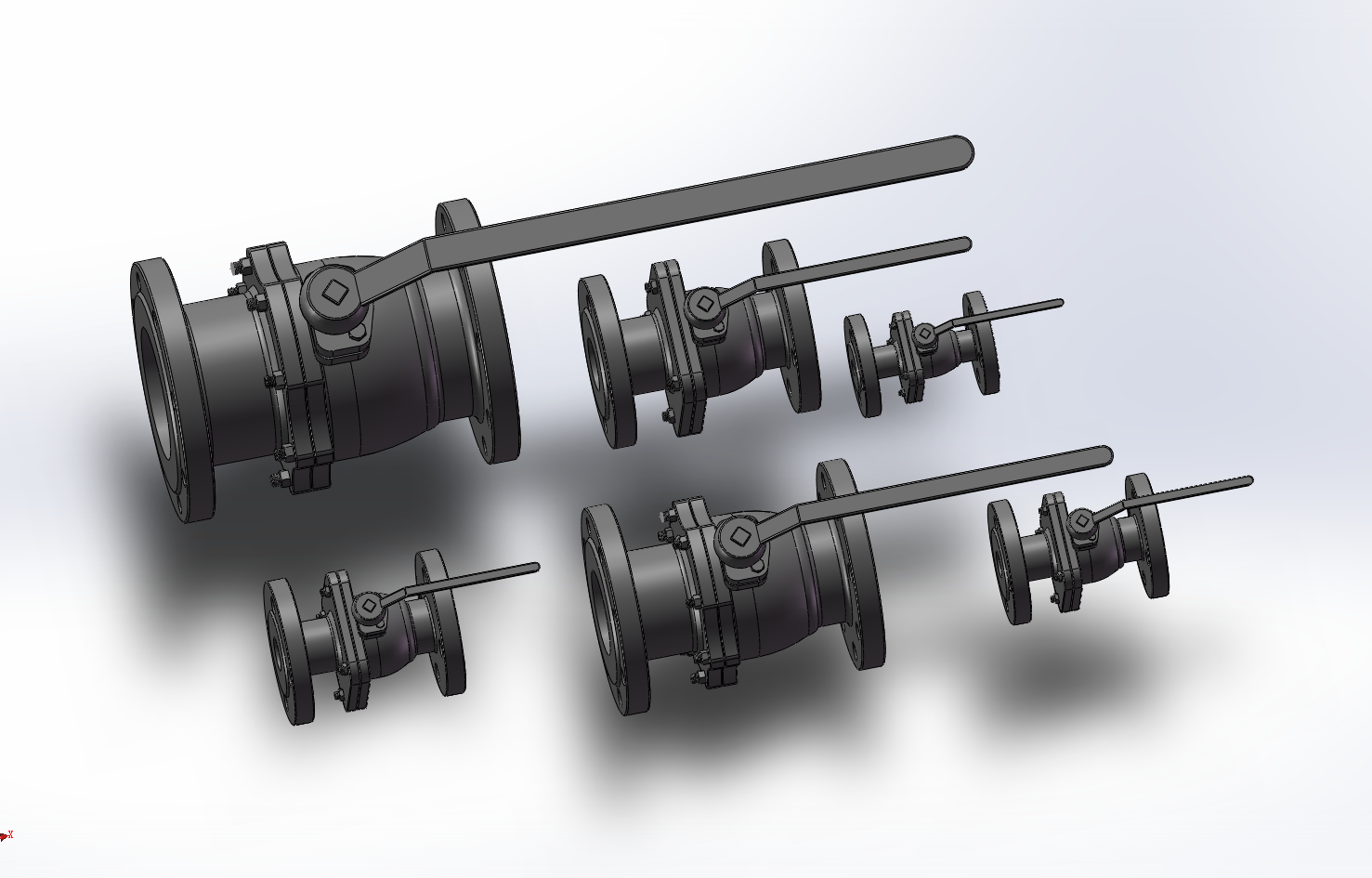

1. Ano ang Two-Piece Flange Ball Valve?

Nagtatampok ang two-piece flange ball valve ng split two-section valve body at integrated flange connection structure. Binubuo ito ng isang pangunahing katawan ng balbula at isang bonnet, na pinagkakabitan ng mga bolt na may mataas na lakas, at nilagyan ng katumpakan na mga panloob na bahagi kabilang ang mga bola, upuan ng balbula at mga pagtitipon ng stem sealing. Sumasakop sa gitnang posisyon sa pagitan ng one-piece at three-piece ball valves, ito ang nagsisilbing mainstream standard valve para sa civil engineering, light industry, general chemical at municipal fluid system. Ang mga one-piece na ball valve ay mura na may integral casting structures ngunit limitado ang pressure resistance at halos walang maintainability. Sinusuportahan ng mga three-piece ball valve ang inline na disassembly at pagpapalit ng bahagi, perpekto para sa malupit na kondisyon sa pagtatrabaho ngunit may mas mataas na pangkalahatang gastos. Ang dalawang piraso na disenyo ay ganap na pinupuno ang puwang sa merkado. Pinapanatili nito ang maaasahang higpit at structural rigidity ng split valves, bumubuo sa pressure defect ng integral valves, at iniiwasan ang kumplikadong disassembly structure ng three-piece valves. Sa mga tuntunin ng pagpoposisyon ng engineering, ito ay hindi isang propesyonal na balbula para sa matinding kondisyon sa pagtatrabaho, ngunit isang standardized at cost-effective na solusyon para sa karamihan ng mga pangkalahatang sistema ng fluid. Ito ay gumagamit ng full-port flow na disenyo na may 90-degree na mabilis na paglipat at bidirectional na pagganap ng sealing. Tugma sa tubig, langis, conventional gas at mahinang corrosive na media, sinasaklaw nito ang mga grado ng presyon mula PN16 hanggang PN40. Sa matatag na operasyon at mababang rate ng pagkabigo, ito ay lubos na angkop para sa mga standardized na pipeline na nangangailangan ng pangmatagalang tuluy-tuloy na operasyon at madalang na pagpapanatili.

2. Maaari bang i-install nang patayo ang Two-Piece Flange Ball Valve?

Ang patayong pag-install ng dalawang pirasong flange ball valve ay matagal nang kontrobersyal na paksa sa pang-industriyang konstruksyon. Ang praktikal na konklusyon ay malinaw: ang patayong pag-install ay magagawa ngunit hindi nalalapat sa pangkalahatan, na may mahigpit na mga paghihigpit sa mga kondisyon sa pagtatrabaho at mga paraan ng pag-install, na isa sa mga pinaka-nakaligtaan na mga pitfalls sa site. Iba sa mga check valve na umaasa sa gravity, ang mga two-piece na ball valve ay umaasa sa pre-tightened valve seat sealing at pag-ikot ng bola upang mapagtanto ang pagbubukas at pagsasara. Sa teorya, ang parehong pahalang at patayong pag-install ay katanggap-tanggap sa istruktura. Gayunpaman, pinalalakas ng vertical mounting ang mga nakatagong panganib gaya ng medium sedimentation at stem stress deviation, na direktang sumisira sa katatagan ng sealing at buhay ng serbisyo. Perpektong gumagana ang vertical installation para sa malinis na media kabilang ang purong tubig, malinaw na tubig at conventional gas sa ilalim ng normal na temperatura at mababang presyon, na walang epekto sa operating stability. Para sa media na naglalaman ng sediment, solid particle, mataas na lagkit o madaling crystallization, hindi inirerekomenda ang patayong pag-install. Ang mga impurities ay patuloy na maninirahan sa ilalim ng vertical valve body, suot ang precision valve seat surface at nagiging sanhi ng ball jamming, micro leakage at unsmooth switching — mga problema na bihirang makita sa pahalang na naka-install na mga valve. Dagdag pa rito, mayroong isang hindi nababasag na panuntunan para sa patayong pag-install: ang valve stem ay hindi dapat i-mount pababa. Ang mga handwheel at actuator ay dapat nakaharap pataas o patagilid. Ang pababang pag-install ay humahantong sa natitirang medium at impurity accumulation sa stem packing area, na nagdudulot ng unti-unting kaagnasan, panlabas na pagtagas at hindi naaayos na mga nakatagong panganib.

3. Mga Pangunahing Alituntunin sa Pag-install para sa Two-Piece Flange Ball Valve

Mahigit sa 80% ng late-stage valve failures ang resulta ng hindi karaniwang pag-install sa halip na mga depekto sa kalidad. Nakatuon ang propesyonal na pag-install sa pag-aalis ng stress ng pipeline, sealing deviation at mga panganib sa katamtamang epekto, sa halip na i-align lang ang mga bolt hole at fastening screws. Ang mga sumusunod ay field-verify na pangunahing mga alituntunin sa pagpapatakbo.

3.1 Pre-treatment ng Pipeline para Iwasan ang Nakatagong Abrasion

Lubusan na linisin at i-flush ang buong pipeline bago i-install upang alisin ang welding slag, kalawang, pagputol ng mga labi at iba pang matitigas na particle. Ang upuan ng balbula ng dalawang-piraso na mga balbula ng bola ay gumagamit ng isang mataas na katumpakan na istraktura ng sealing ng salamin. Ang maliliit na matigas na dumi ay magdudulot ng hindi maibabalik na mga gasgas at permanenteng micro leakage, na siyang pangunahing sanhi ng panandaliang pagkabigo ng mga bagong balbula.

3.2 Zero-Stress Flange Alignment

Huwag kailanman puwersahang hilahin o pisilin ang mga pipeline upang ihanay ang mga butas ng flange. Ang matibay na two-piece valve body ay madaling kapitan ng micro-deformation sa ilalim ng sapilitang stress. Kapag ang presyon ng system ay nagbabago, ang deformed valve body ay makararanas ng pagkabigo sa sealing o kahit na pag-crack. Tiyakin ang natural na pagkakabit ng mga flange surface at nakasentro na paglalagay ng gasket para sa pare-parehong pamamahagi ng presyon.

3.3 Diagonal at Unti-unting Paghigpit ng Bolt

I-fasten ang flange bolts nang pahilis at sa maraming yugto sa halip na higpitan ang isang gilid nang sabay-sabay. Ang asymmetric compression ay nagdudulot ng hindi balanseng gasket stress at micro flange deformation, na humahantong sa isang pangkaraniwang problema sa site: walang leakage sa ilalim ng mababang presyon ngunit halatang pag-agos sa ilalim ng mataas na presyon.

3.4 Full-Stroke Pressure Test Pagkatapos ng Pag-install

Huwag ilagay ang balbula sa pormal na operasyon kaagad pagkatapos ng pag-install. Magsagawa ng mga pagsubok sa presyon sa ilalim ng parehong ganap na bukas at ganap na sarado na mga estado upang i-verify ang pagganap ng sealing at suriin para sa jamming o stress-induced stuck faults, inaalis ang mga potensyal na panganib nang maaga.

3.5 Magreserba ng Sapat na Puwang sa Operasyon at Pagpapanatili

Magreserba ng sapat na clearance sa paligid ng mga valve stem, handwheels at electric o pneumatic actuator. Ang naka-block na espasyo ay hahadlang sa pang-araw-araw na pagpapatakbo ng paglipat at sa susunod na regular na pagpapanatili.

4. Mahigpit na Ipinagbabawal na Mga Sitwasyon sa Pag-install

Habang ang dalawang-piraso na flange ball valve ay nagtatampok ng unibersal na katatagan at mga pakinabang sa gastos, mayroon silang likas na mga limitasyon sa istruktura. Ang hindi tamang paggamit sa mga partikular na sitwasyon ay hahantong sa hindi maibabalik na pagkasira at mga potensyal na panganib sa kaligtasan, na malinaw na mga bawal sa engineering.

4.1 Patuloy na Mga Linya ng Produksyon na Nangangailangan ng Madalas na Pagpapanatili

Ang dalawang-pirasong bolted na istraktura ay hindi maaaring suportahan ang inline na pagpapalit ng mga panloob na suot na bahagi. Sa sandaling maubos ang mga upuan ng balbula o mga seal, dapat na alisin ang buong balbula at idiskonekta ang pipeline para sa pagpapanatili. Hindi ito naaangkop sa 24 na oras na tuluy-tuloy na mga sitwasyon sa produksyon na nangangailangan ng regular na paglilinis at pagpapalit ng bahagi, kung saan ang mga three-piece na ball valve ang tanging magagamit na opsyon.

4.2 Mga Kundisyon sa Paggana na may Particulate, Crystalline o High-Viscosity Media

Hindi tulad ng mga three-piece valve na sumusuporta sa mabilis na pag-disassembly at paglilinis, ang mga two-piece na valve ay hindi madaling i-disassemble para malinis ang mga panloob na deposito. Ang pangmatagalang operasyon na may hindi malinis na media ay magdudulot ng tuluy-tuloy na pag-sealing ng abrasion sa ibabaw at pag-jamming ng bola, na tumataas nang husto ang probabilidad ng pagkabigo.

4.3 Mga Pipeline na may Malubhang Water Hammer at Madalas na Pagbabago ng Presyon

Ang two-piece split structure ay may mas mababang impact resistance kumpara sa integral valves at reinforced three-piece valves. Ang paulit-ulit na epekto ng water hammer at matinding pagbabago sa presyon ay magpapaluwag sa mga fastening bolts at magpapapahina sa puwersa ng pre-tightening ng sealing, na magreresulta sa patuloy na medium leakage.

4.4 Pangmatagalang Throttling Regulation

Ang mga two-piece flange ball valve ay mahigpit na idinisenyo para sa on-off na kontrol kaysa sa throttling service. Ang pangmatagalang half-open na operasyon ay magdudulot ng high-speed medium scouring sa valve seat, mabilis na pagsusuot ng mirror sealing layer at magdudulot ng hindi maibabalik na pagtagas. Pinapayagan lamang nito ang agarang pagsasaayos ng daloy, hindi ang tuluy-tuloy na pag-throttling.

4.5 Hindi Karaniwang Pag-install sa Mga Explosion-Proof na Sitwasyon

Para sa nasusunog at sumasabog na media, ang pag-alis ng mga static na elimination device o ang pag-install ng mga tangkay pababa ay magdudulot ng static na akumulasyon at katamtamang deposition, na nagdudulot ng malubhang pagsabog at mga panganib sa sunog.5. Mga Madalas Itanong Tungkol sa Two-Piece

5. Mga Madalas Itanong Tungkol sa Pag-install ng Two-Piece Flange Ball Valve

Q1: Aling paraan ng pag-install ang naghahatid ng mas mahabang buhay ng serbisyo, patayo o pahalang?

Para sa malinis na media na walang mga dumi, ang postura ng pag-install ay may maliit na epekto sa buhay ng serbisyo. Para sa sediment-prone media, ang pahalang na pag-install ay mas matatag. Mabisa nitong iniiwasan ang panloob na pagdeposito ng karumihan at binabawasan ang pagkasira ng ibabaw ng sealing, na ginagawa itong mas gustong solusyon para sa mga kumplikadong kondisyon sa pagtatrabaho.

Q2: Bakit ang mga balbula ay tumagas lamang sa ilalim ng mataas na presyon ngunit hindi mababang presyon pagkatapos ng pag-install?

Higit sa 90% ng naturang mga pagkabigo ay sanhi ng hindi pantay na paghigpit ng bolt, gasket offset at hindi naalis na stress ng pipeline. Ang mga paglihis sa istruktura ay hindi gaanong mahalaga sa ilalim ng mababang presyon ngunit pinalalakas sa ilalim ng mataas na presyon, na humahantong sa pagkabigo ng sealing. Ang problema ay maaaring malutas sa pamamagitan ng muling pag-fasten ng bolts pahilis at pag-aalis ng pipeline stress.

T3: Maaari bang tumugma ang dalawang pirasong flange ball valve ng mga awtomatikong actuator?

Oo. Ang karaniwang high-platform na two-piece flange ball valve ay ganap na katugma sa mga electric at pneumatic actuator. Sinusuportahan ng mga ito ang remote na awtomatikong kontrol at mga opsyon na cost-effective para sa mga automated na fluid pipeline.

Q4: Ano ang nagiging sanhi ng pagbara ng mga bagong naka-install na valve?

Kabilang sa mga karaniwang dahilan ang pag-seal ng mga gasgas sa ibabaw mula sa mga dumi ng pipeline, micro-deformation na dulot ng sapilitang pag-align ng flange, at kawalan ng pressure relief trial operation. Ito ay karaniwang mga error sa pag-install sa halip na mga problema sa kalidad ng produkto.

Q5: Paano pumili sa pagitan ng two-piece at three-piece flange ball valves?

Pumili ng dalawang pirasong ball valve para sa mga kumbensyonal na kondisyon sa pagtatrabaho na may mababang dalas ng pagpapanatili at mga hinihingi sa pagkontrol sa gastos. Pumili ng tatlong pirasong ball valve para sa malupit na kinakaing mga kapaligiran, madaling ma-foul na media at tuluy-tuloy na mga sistema ng produksyon na nangangailangan ng inline na pagpapanatili. Walang ganap na superyoridad sa pagitan ng dalawa — tanging scenario-based na kaangkupan.

Konklusyon

Ang pangunahing halaga ng engineering ng dalawang-piraso na flange ball valve ay nakasalalay sa kanilang mahusay na kakayahang umangkop sa karamihan sa mga pangkalahatang sitwasyon ng likidong pang-industriya. Sa matatag na istraktura, mature na pagganap at nakokontrol na mga gastos, sila ay naging pangunahing at pangunahing bahagi ng mga modernong pang-industriya na pipeline. Karamihan sa mga pagkabigo ng balbula ay nauugnay sa hindi pagkakatugma ng kondisyon sa pagtatrabaho at hindi karaniwang pag-install, sa halip na mga likas na depekto sa produkto.
