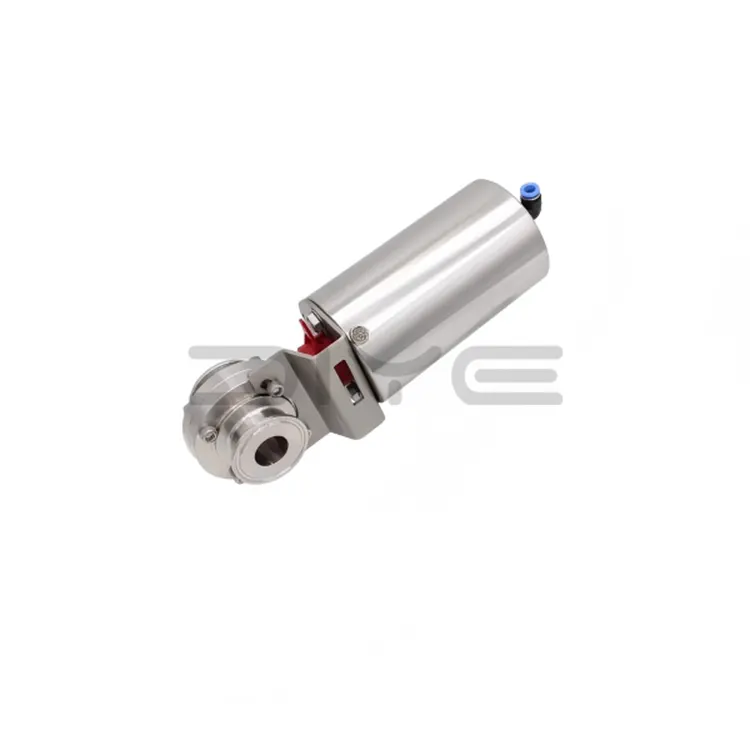

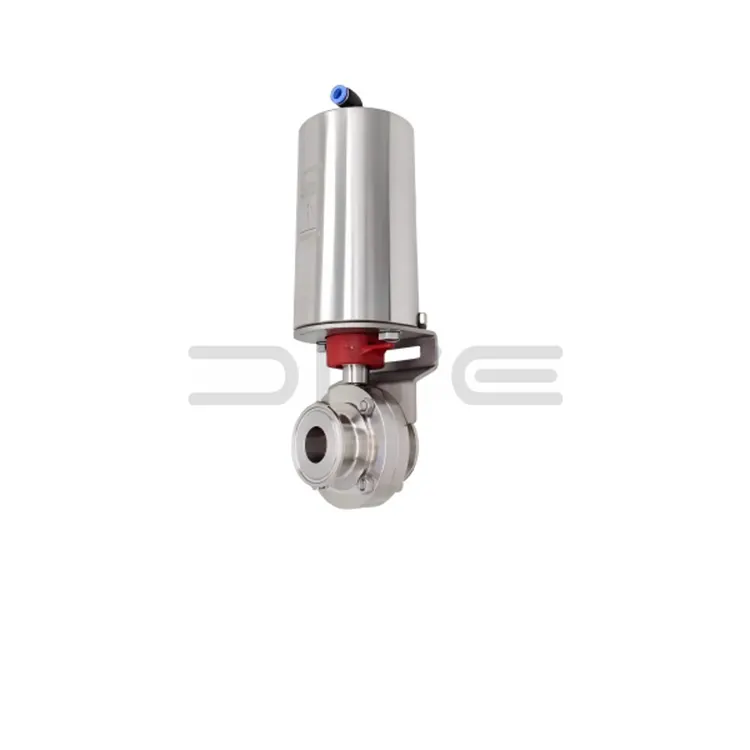

Pneumatic Operated Sanitary Butterfly Valve

Ang DIYE VALVE Pneumatic Operated Sanitary Butterfly Valve ay independiyenteng binuo at ginawa ng aming pabrika. Ito ay isang high-performance na core control component para sa mga automated production scenario sa sanitary fluid piping system. Made in China, ang produktong ito ay sumusunod sa mahigpit na mga pamantayan sa pagkontrol sa kalidad, pagsasama ng advanced na pneumatic control na teknolohiya at isang sanitary structural na disenyo, na nakakatugon sa mahigpit na mga kinakailangan sa kalinisan ng mga industriya ng pagkain, inumin, parmasyutiko, at biyolohikal.

Gumagamit ang balbula ng pneumatic actuator bilang pangunahing pinagmumulan ng kapangyarihan nito, perpektong tumugma sa isang sanitary butterfly valve body. Nagbibigay-daan ito sa mabilis, malayuan, at awtomatikong pagbubukas at pagsasara ng media, pagpapabuti ng kahusayan at katatagan ng pagpapatakbo ng pipeline. Ang dead-angle-free na istraktura nito ay pumipigil sa media residue at bacterial growth, ang maaasahang sealing ay nagsisiguro ng zero media leakage, at ang mabilis na kakayahang tumugon nito ay umaangkop sa mga dynamic na pangangailangan sa pagsasaayos ng mga automated na linya ng produksyon, na ganap na sumusunod sa mga kinakailangan sa CIP (Clean-in-Place) at SIP (Sterilize-in-Place) ng industriya ng sanitary.

Pangunahing Prinsipyo sa Paggawa

Ang pneumatic actuator ng Pneumatic Operated Sanitary Butterfly Valve ang nagtutulak sa valve stem upang paikutin ang valve disc, kaya binubuksan at isinasara ang valve. Kapag ang hangin ay pumasok sa isang bahagi ng actuator, itinutulak nito ang piston, na nagiging sanhi ng pag-ikot ng balbula, na nakumpleto ang pagbubukas at pagsasara ng aksyon. Depende sa istraktura ng actuator, magagamit ito sa dalawang mode: double-acting at single-acting.

- Double-acting actuator: Ang papalitan ng air intake at exhaust mula sa magkabilang panig ay nakakamit ng forward at reverse valve disc rotation. Angkop para sa mga sitwasyong nangangailangan ng madalas na pagbubukas at pagsasara, nag-aalok ito ng matatag na operasyon at malakas na kakayahang umangkop.

- Single-acting actuator: Hinihimok ng air intake sa isang gilid, ang kabilang panig ay umaasa sa spring force para sa awtomatikong pag-reset sa air supply failure. Tinitiyak nito ang ligtas na operasyon ng pipeline at iniiwasan ang mga potensyal na panganib sa kaligtasan sa kaso ng pagkabigo ng air supply system.

Higit pa rito, ang anggulo ng pagbubukas at pagsasara ng balbula ay maaaring madaling iakma sa pamamagitan ng actuator. Sinusuportahan ng ilang modelo ang stepless adjustment mula 0° hanggang 90°, na nakakatugon sa parehong pangunahing pipeline na pagbubukas at pagsasara ng kontrol at mga pangangailangan sa regulasyon ng maayos na daloy, na umaangkop sa iba't ibang senaryo ng produksyon.

Opsyonal na Pneumatic Actuator at Accessories

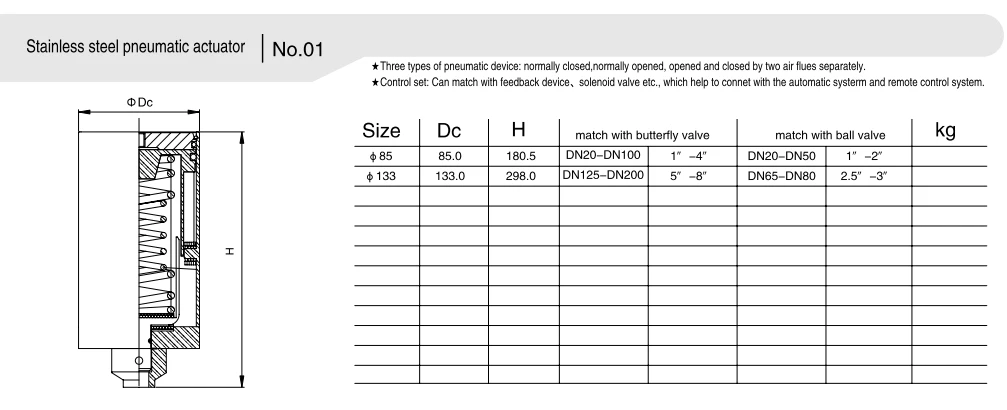

1. Opsyonal na Pneumatic Actuator

- Single-acting actuator: Nilagyan ng spring reset function, awtomatiko itong bumabalik sa orihinal nitong posisyon kapag nasira ang supply ng hangin, nag-aalok ng mataas na proteksyon sa kaligtasan at angkop para sa mga sitwasyong may mataas na kinakailangan sa kaligtasan.

- Double-acting actuator: Pinapatakbo ng dalawahang pinagmumulan ng hangin, na nagbibigay ng maayos at matatag na pagbubukas at pagsasara ng mga aksyon, at mataas na tibay. Angkop para sa mga sitwasyong may mataas na dalas ng pagpapatakbo tulad ng tuluy-tuloy na mga linya ng produksyon.

2. Pagtutugma ng mga Accessory

- Pneumatic triplet: Binubuo ng isang filter, pressure reducing valve, at lubricator, sinasala nito ang mga dumi sa supply ng hangin, nagpapatatag ng air pressure, nagpapadulas ng actuator, nagpapahaba ng buhay ng serbisyo, at tinitiyak ang matatag na operasyon ng balbula.

- Solenoid valve: Kinokontrol ang supply ng hangin, pinapagana ang malayuang pagbubukas at pagsasara ng balbula, pinapadali ang pagsasama sa isang sentral na sistema ng kontrol at pagpapahusay ng automation.

- Position transmitter: Nagbibigay ng real-time na feedback sa valve opening at closing status, na nagbibigay-daan para sa real-time na pagsubaybay ng central control system at pagtiyak ng nakokontrol na mga proseso ng produksyon.

- Limit switch: Pinipigilan ang pag-overtravel ng valve disc, pag-iwas sa mekanikal na pinsala at pagprotekta sa istraktura ng balbula.

- Handwheel mechanism: Ginagamit para sa emergency manual operation; nagbibigay-daan sa pagbubukas at pagsasara ng balbula kahit na sa kaganapan ng pagkabigo ng suplay ng hangin, na tinitiyak ang pagpapatuloy ng produksyon.

Tungkol sa DIYE VALVE

Bilang isang propesyonal na tagagawa at supplier ng Pneumatic Operated Sanitary Butterfly Valve na gawa sa China, ang DIYE VALVE ay nagtataglay ng kumpletong sistema ng R&D, produksyon, pagbebenta, at after-sales service, na nakatuon sa pagbibigay ng mga de-kalidad na produkto at maasikasong serbisyo sa mga pandaigdigang customer.

Mayroon kaming propesyonal na dayuhang kalakalan at teknikal na koponan na matatas sa English, Russian, Arabic, at iba pang mga wika, na nagbibigay ng 24-oras na online na suporta upang sagutin ang mga tanong tungkol sa pagpili ng produkto, pag-install, pagkomisyon, at pagpapanatili, at nag-aalok ng mga multilingguwal na pag-install at mga manwal sa pagpapanatili. Ang aming pabrika ay nagpapatupad ng isang mahigpit na proseso ng inspeksyon ng kalidad, mahigpit na kinokontrol ang bawat hakbang mula sa pagpili ng hilaw na materyal hanggang sa paghahatid ng produkto, na tinitiyak na ang bawat balbula ay nakakatugon sa mataas na kalidad na mga pamantayan.

Upang malutas ang mga hamon sa pagkuha ng mga ekstrang bahagi na kinakaharap ng mga customer sa ibang bansa, nagbibigay kami ng mga karaniwang ginagamit na ekstrang bahagi tulad ng mga seal, pneumatic triple unit, at solenoid valve, na makabuluhang nagpapaikli sa mga siklo ng logistik at nagpapababa ng mga gastos sa pagbili. Nag-aalok din kami ng 12 buwang warranty sa buong valve unit at 6 na buwang warranty sa mga masusugatan na bahagi. Sa panahon ng warranty, aayusin nang walang bayad ang mga malfunction na hindi dulot ng tao, na komprehensibong ginagarantiyahan ang karanasan ng user para sa mga customer sa ibang bansa.

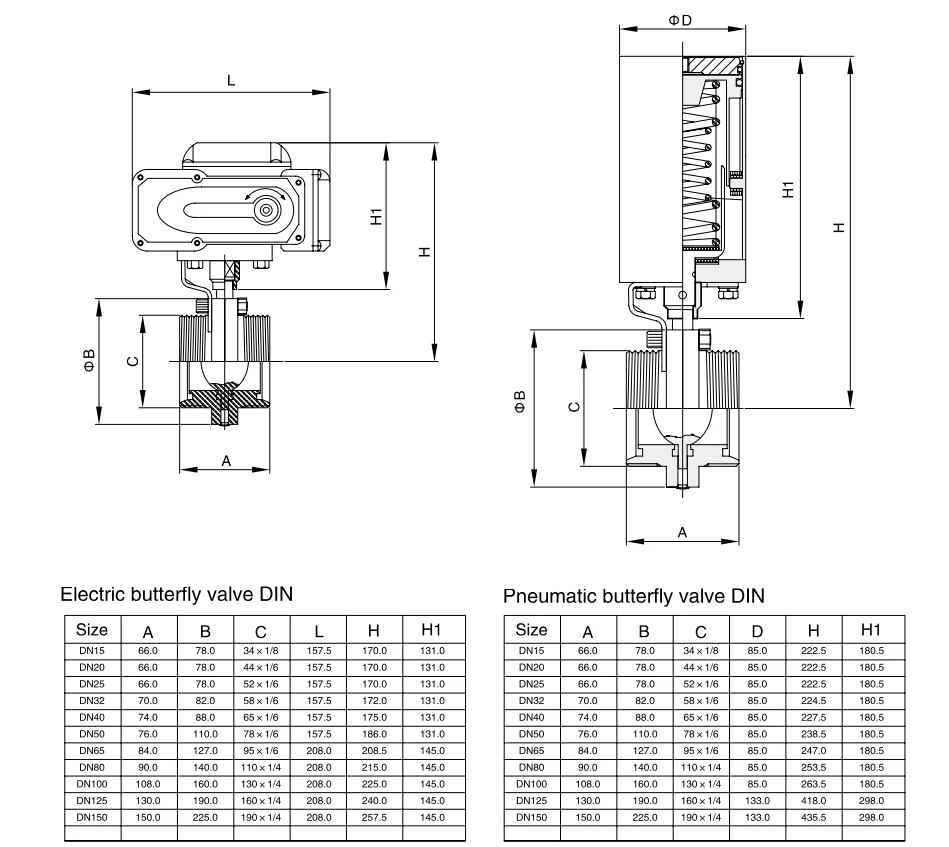

Mga Teknikal na Parameter

FAQ

Q: Anong mga uri ng pneumatic actuator ang available para sa sanitary pneumatic butterfly valve at paano pipiliin ang mga ito?

A: Ang mga pangunahing uri ay single-acting at double-acting pneumatic actuator, na pinili batay sa mga kinakailangan sa kaligtasan at dalas ng operasyon ng mga kondisyon sa pagtatrabaho: ① Double-acting actuator: Pinapatakbo ng dalawahang pinagmumulan ng hangin, ang balbula ay bumubukas at nagsasara nang may mabilis na pagtugon, na angkop para sa kumbensyonal na sanitary na mga kondisyon sa pagtatrabaho na may awtomatikong mga linya ng produksyon at mga high-frequency na operasyon, at panlabas na mapagkukunan ng hangin; ② Single-acting actuator: May spring return structure, na hinihimok ng air intake sa isang gilid at awtomatikong nagre-reset (bukas/close) pagkatapos ng pagkawala ng hangin, ito ay may mataas na kaligtasan at proteksyon na pagganap, na angkop para sa mataas na panganib na sanitary na mga kondisyon sa pagtatrabaho kung saan ang medium ay nasusunog, nakakalason at kinakaing unti-unti, at maaaring epektibong maiwasan ang mga panganib sa kaligtasan ng pipeline pagkatapos ng air source failure.

Q: Anong mga accessory ang kailangan para sa sanitary pneumatic butterfly valves? Ano ang function ng mga pangunahing accessories?

A4: Basic mandatory A:accessories + opsyonal na accessory kung kinakailangan, ang mga pangunahing accessory at ang mga function nito ay: ① Pneumatic triple unit (filter + pressure reducing valve + oil mist device): Mandatory, sinasala ang mga impurities ng pinagmumulan ng hangin, nagpapatatag ng air supply pressure, nagpapadulas ng mga panloob na bahagi ng actuator, at nagpapahaba sa buhay ng serbisyo ng actuator; ② Solenoid valve: Opsyonal, malayuang kinokontrol ang on-off ng air source, napagtatanto ang awtomatiko at sentralisadong pagbubukas at pagsasara ng balbula, at angkop para sa linkage ng central control system; ③ Position feedback device: Opsyonal, real-time na feedback ng katayuan ng pagbubukas at pagsasara ng balbula (bukas/sarado/neutral), na nagpapadali sa malayuang pagsubaybay sa operasyon ng pipeline; ④ Mekanismo ng handwheel: Opsyonal, ang balbula ay maaaring manual na paandarin kapag nabigo ang pinagmumulan ng hangin, na angkop para sa mga emergency na kondisyon sa pagtatrabaho; ⑤ Limit switch: Opsyonal, pinipigilan ang valve disc mula sa pag-ikot sa stroke at pinoprotektahan ang valve body at mga seal.

Q: Ano ang air source pressure na kinakailangan para sa sanitary pneumatic butterfly valves? Maaari ba itong umangkop sa on-site na hindi karaniwang pinagmumulan ng hangin?

A: Ang conventional adaptive air source pressure ay 0.4~0.8MPa, na siyang pang-industriya na pangkalahatang karaniwang presyon ng hangin at angkop para sa karamihan sa mga kondisyon ng supply ng hangin sa lugar; kung ang on-site na pinagmumulan ng hangin ay hindi karaniwang presyon (mas mababa sa 0.4MPa o mas mataas sa 0.8MPa), maaaring magbigay ng customized na adaptive pneumatic actuator, at ang pressure reducing valve/booster valve ay maaaring gamitan upang ayusin ang air pressure upang matiyak ang normal na pagbubukas at pagsasara ng valve nang walang karagdagang pagbabago ng on-site air supply system.
