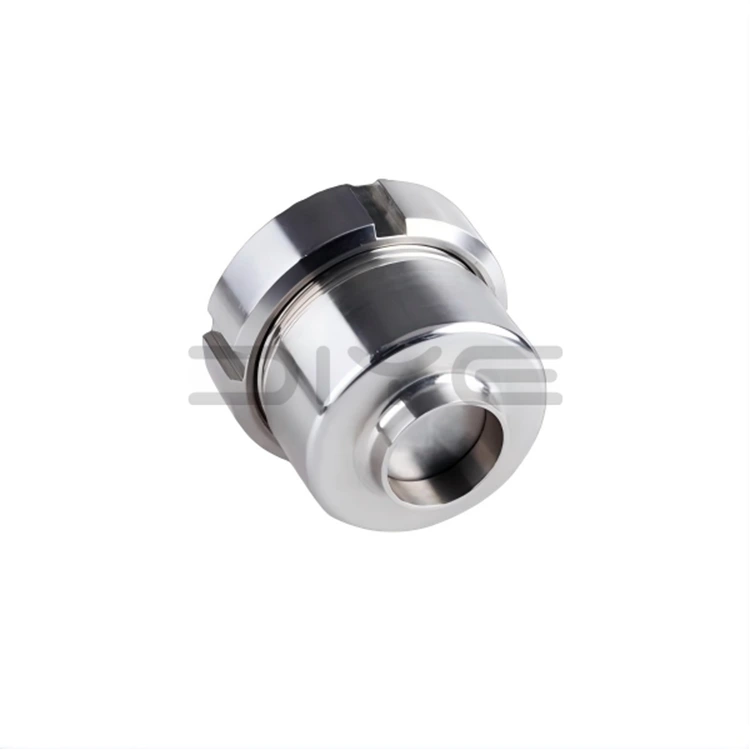

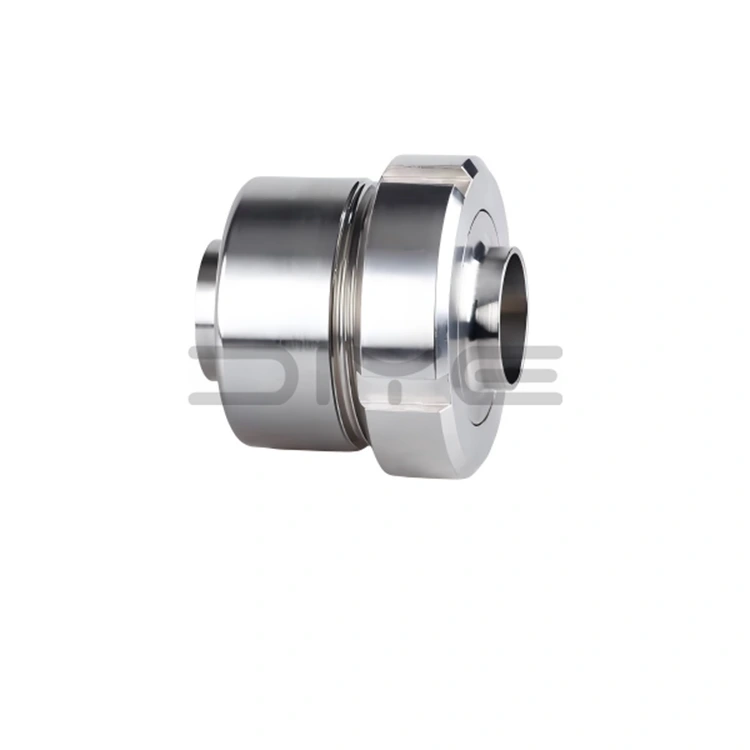

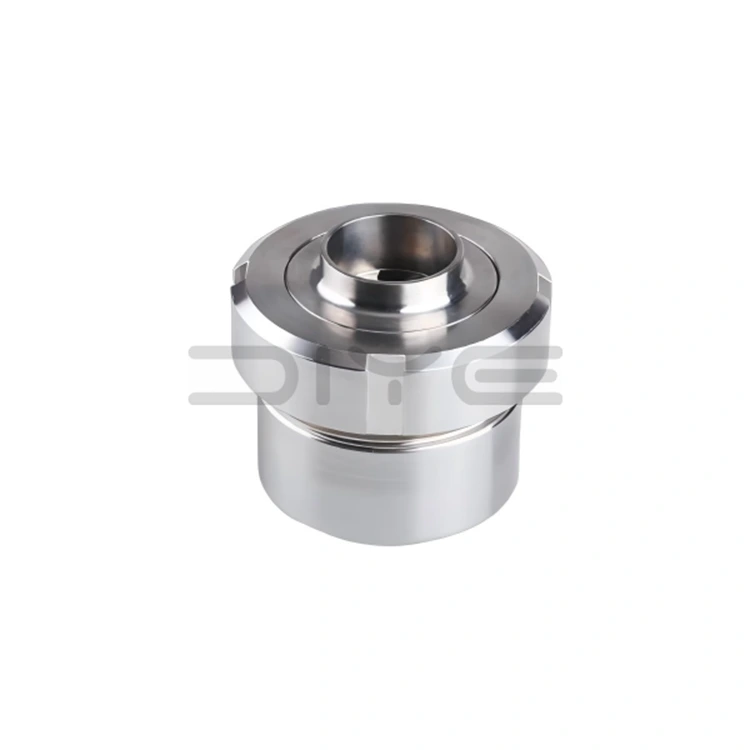

Sanitary Union Check Valve

Ang DIYE VALVE Sanitary Union Check Valve ay isang high-performance check valve na partikular na idinisenyo para sa sanitary piping environment. Ang makabagong istraktura ng split union nito ay nagbibigay-daan para sa mabilis na pag-install, pag-disassembly, at pagpapanatili nang hindi nakakaabala sa buong sistema ng piping.

Nag-aalok kami ng mga naiaangkop na serbisyo sa pagpapasadya upang matugunan ang magkakaibang mga pangangailangan ng proyekto:

1. Hindi karaniwang mga sukat upang umangkop sa iba't ibang mga layout ng piping

2. Maramihang paraan ng koneksyon: unyon clamps, unyon thread, union flanges

3. Pinahusay na pang-ibabaw na buli para sa pinahusay na mga pamantayan sa kalinisan. Ang lahat ng produkto ay sumusunod sa mga internasyonal na pamantayan sa kalinisan gaya ng 3A, DIN, SMS, ISO, at IDF, na tinitiyak ang ligtas at sumusunod na operasyon sa iba't ibang industriyang may mataas na kalinisan.

Structural Design at Core Advantages

1. Split-Type Union Design

Ang Sanitary Union Check Valve ay binubuo ng limang pangunahing bahagi: valve body, union joint, valve disc, spring, at seal. Ang natatanging split-type na disenyo ng unyon ay nag-aalok ng tatlong pangunahing bentahe:

- Mabilis na Pag-disassembly: Tinatanggal ang pangangailangan na tanggalin ang buong balbula mula sa pipeline, na binabawasan ang oras ng pagpapanatili ng 50% kumpara sa mga tradisyonal na welded check valves.

- Malalim na Paglilinis: Nagbibigay-daan sa direktang pakikipag-ugnayan sa mga panloob na bahagi para sa masusing isterilisasyon, tugma sa mga proseso ng paglilinis ng CIP/SIP.

- Mahusay na Pagpapalit ng mga Bahagi: Pinapagana ang mabilis na pagpapalit ng mga masusugatan na bahagi, pinapaliit ang downtime sa tuluy-tuloy na mga linya ng produksyon.

Ang disenyong ito ay tiyak na tumutugon sa mga pangunahing punto ng sakit ng sanitary-grade na mga kondisyon sa pagpapatakbo, na binabawasan ang mga gastos sa pagpapanatili at tinitiyak ang pagpapatuloy ng produksyon.

2. Precision Sealing

Sa pamamagitan ng CNC precision machining, lahat ng mga bahagi ay dimensional na mapagparaya at tumpak na nakahanay, na nakakamit:

- Isang mahigpit na pagkakaakma sa pagitan ng disc ng balbula at ng ibabaw ng sealing, na nakakatugon sa mga pamantayan ng zero-leakage ng Class VI.

- Ang food-grade na high-elasticity spring ay nagbibigay ng mabilis na pagtugon, na tinitiyak ang agarang pagsasara sa kaso ng backflow.

Prinsipyo ng Paggawa:

Pasulong na Daloy → Awtomatikong bubukas ang valve disc, tinitiyak ang maayos na daloy ng likido.

Reverse Flow → Spring force at back pressure ay nagtutulungan upang agad na isara ang valve disc.

Ang mekanismong ito ng dual-action ay ganap na nag-aalis ng panganib ng backflow, pinipigilan ang cross-contamination ng bacteria, at nakakatugon sa mahigpit na mga kinakailangan ng dairy, inumin, at pharmaceutical na industriya.

Mga Pamantayan sa Materyal at Kalinisan

Upang matugunan ang mahigpit na mga kinakailangan sa kalinisan, ang lahat ng mga sangkap na nakikipag-ugnayan sa likido ay gawa sa mataas na kalidad na hindi kinakalawang na asero:

Binabawasan ng sobrang makinis na panloob na ibabaw ang nalalabi, sinusuportahan ang mahusay na paglilinis ng CIP/SIP, binabawasan ang panganib ng paglaki ng microbial, at sumusunod sa GMP at mga regulasyon sa kaligtasan ng pagkain.

Mga Teknikal na Parameter

Praktikal na Application Case

1.Mga Hamong Hinaharap

Ang isang medium-sized na planta ng pagpoproseso ng pagawaan ng gatas sa Europe ay madalas na nakaranas ng mga panganib sa backflow na kontaminasyon sa mga pipeline ng paghahatid ng gatas nito. Ang mga tradisyunal na welded check valve ay naglilinis ng mga patay na zone, na nangangailangan ng pipeline na ganap na patayin para sa pagpapanatili. Ang bawat sesyon ng pagpapanatili ay nagresulta sa isang average na downtime na 8 oras, na posibleng magdulot ng pagkalugi ng produkto sa mga peak period.

2.Solution

Na-upgrade ng planta ang lahat ng tatlong pasteurization at filling production lines sa DIYE VALVE Sanitary Union Check Valve (DN50, SUS316L material, electropolished, Ra ≤ 0.8 μm).

3. Mga Resulta ng Application

- Pinahusay na Kahusayan sa Pagpapanatili: Ang mabilisang pagpapalabas na disenyo ng unyon ay binabawasan ang oras ng pagpapanatili ng 50% (mula 8 oras hanggang 4 na oras), na inaalis ang downtime.

- Pagsunod sa Kalinisan: Ang 3A na karaniwang pinakintab na mga ibabaw ay nag-aalis ng nalalabing buildup, na tinitiyak ang zero deviation sa lahat ng regulatory audits.

- Kumpletong Pag-aalis ng Kontaminasyon: Ang mga zero-leakage seal ay nag-aalis ng mga panganib sa backflow, na ginagarantiya ang kaligtasan ng gatas at pagkakapare-pareho ng produkto.

- Makabuluhang Pagtitipid sa Gastos: Binabawasan ang taunang pagkalugi sa maintenance labor at downtime ng humigit-kumulang €12,000.

Sa kasalukuyan, gumagamit ang pabrika ng mga produkto ng DIYE VALVE sa lahat ng mga sitwasyon sa pag-iwas sa backflow at planong palawakin ito sa mas maraming linya ng produksyon.

Bakit Pumili ng DIYE VALVE?

1. CNC Precision Manufacturing: Mga pare-parehong pagpapaubaya at matatag na pagganap sa bawat produkto, nilagyan ng panloob na sistema ng kontrol sa kalidad.

2. Mahigpit na Pagsusuri sa Materyal: Ang mga materyales na hindi kinakalawang na asero ay ganap na nasusubaybayan, na may mga ulat sa sertipikasyon ng materyal na ibinigay para sa bawat batch.

3. Customized Engineering: Maaaring magbigay ng mga solusyon para sa mga custom na dimensyon, surface treatment, at paraan ng koneksyon para sa mga hindi karaniwang pangangailangan.

4. Pandaigdigang Karanasan sa Industriya: Mga mature na case study sa industriya ng pagkain, pagawaan ng gatas, inumin, at parmasyutiko, na may pangmatagalang pakikipagsosyo sa mga kliyente sa buong Europe, Asia, at America.

Ang DIYE VALVE Sanitary Union Check Valve ay isang napakahusay na solusyon sa kalinisan na idinisenyo para sa mahigpit na pangangailangan ng modernong industriya ng paglilinis. Sa pamamagitan ng mabilis na paglabas na magkasanib na istraktura, precision zero-leakage seal, at internasyonal na pagsunod sa pamantayan, ito ay nagiging isang pangunahing bahagi na tinitiyak ang integridad ng produkto at pagpapahusay ng pagiging maaasahan ng pagpapatakbo.

Bilang isang nangungunang tagagawa at pinagkakatiwalaang supplier sa China, pinagsasama ng DIYE VALVE ang mga independiyenteng bentahe sa pagmamanupaktura nito sa pandaigdigang serbisyo para magbigay ng mga produkto na nagbabalanse sa performance, kalinisan, at pagiging epektibo sa gastos para sa mga kritikal na sitwasyon sa pagkontrol ng fluid, na tumutulong sa mga customer na protektahan ang kanilang mga proseso ng produksyon at pahusayin ang mga pamantayan ng sistema ng kalinisan.
