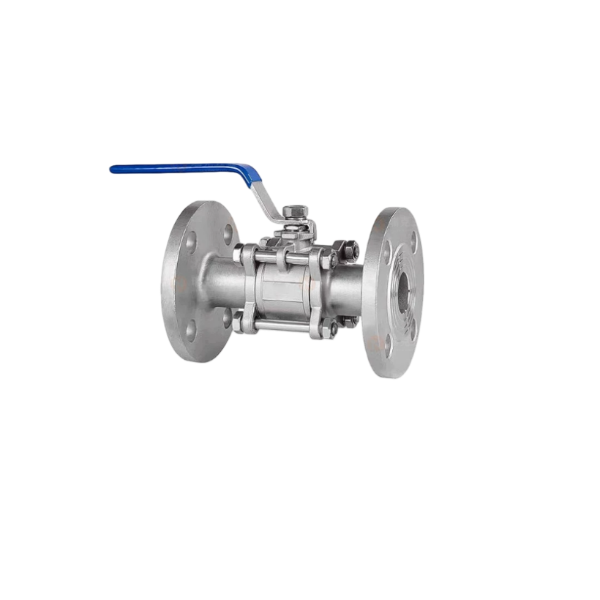

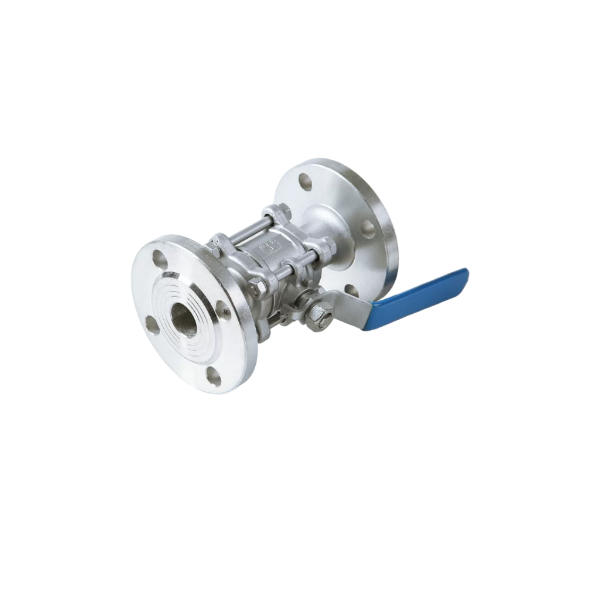

Hindi kinakalawang na asero 3pc Flange Ball Valve

Panimula ng Produkto

Ang 3-piraso na stainless steel na flanged ball valve ay nagtatampok ng pekeng SS304/SS316L na katawan na may CNC machining. Ang mga flanged na dulo ay nagbibigay-daan sa madaling pagpupulong gamit ang mga pang-industriyang pipeline. Nilagyan ng anti-blowout stem at PTFE seat sealing, pinapaliit ng buong port valve na ito ang katamtamang pagkawala ng presyon. Gumagamit ito ng standard mounting pad ng ISO5211, magagamit para sa manual na operasyon ng lever, o nilagyan ng mga pneumatic at electric actuator para sa remote na awtomatikong kontrol. Malawakang na-export para sa fluid shut-off sa kemikal, water treatment, langis at gas at mga sistema ng pagpoproseso ng pagkain.

Prinsipyo sa Paggawa

Kinokontrol ng 3-piraso na flanged ball valve ang daloy ng fluid sa pamamagitan ng 90° na pag-ikot ng bola sa paligid ng stem axis. Ang isang through bore ay machined sa bola. Kapag nakahanay ang bore sa direksyon ng pipeline, malayang dumadaan ang fluid. Pagkatapos umikot ng 90 degrees, ang solidong gilid ng bola ay pumipindot sa upuan upang harangan ang daloy. Ang split three-piece body ay nakapaloob sa bola at mga bahagi ng sealing. Ang stem ay nagtutulak ng pag-ikot ng bola. Ang mahigpit na pagdikit sa pagitan ng bola at upuan ay lumilikha ng bubble-tight sealing upang buksan o isara ang pipeline media.

Mga kalamangan

1.Ang split three-piece construction ay nagbibigay-daan sa inline na inspeksyon at pagpapalit ng seal nang hindi inaalis ang buong balbula mula sa pipeline, na pinuputol ang gastos sa pagpapanatili nang malaki.

2.Ang flange na koneksyon ay nag-aalok ng mataas na rating ng presyon at matatag na pipe joint; ang balbula ay nananatiling maayos sa panahon ng pag-disassembly ng pipeline.

3.Ang forged stainless steel na katawan ay naghahatid ng natitirang corrosion resistance at pinahabang buhay ng serbisyo para sa corrosive media.

4.Binabawasan ng buong disenyo ng port ang paglaban sa daloy at pinipigilan ang akumulasyon ng sediment.

5.Maaasahang pagganap ng sealing na may mababang operating torque; tugma sa mga awtomatikong actuator para sa remote control.

6.Tinitiyak ng modular na istraktura ang mahusay na pagpapalitan ng mga ekstrang bahagi, nakakatugon sa mga kinakailangan sa sertipikasyon para sa mga proyekto sa pag-export sa ibang bansa.

Mga Teknikal na Parameter

Mga FAQ

Q1: Anong mga opsyon sa materyal ang magagamit para sa 3-piraso na flanged ball valve na ito?

A: Ang karaniwang materyal ng katawan ay SS304 at SS316L hindi kinakalawang na asero. Ang bola at tangkay ay hindi kinakalawang na asero. Ang materyal ng upuan ay PTFE bilang pamantayan; Opsyonal ang PFA para sa malupit na kinakaing kondisyon sa pagtatrabaho.

Q2: Anong pressure at temperature range ang maaaring gumana sa ilalim ng valve?

A: Presyon sa pagtatrabaho: PN16 / PN25 / Class150 / Class300 opsyonal. Ang upuan ng PTFE ay nagbibigay-daan sa temperatura ng pagtatrabaho mula -20 ℃ hanggang 180 ℃. Ang aktwal na saklaw ay nakasalalay sa pagpili ng media at selyo.

T3: Maaari bang lagyan ng pneumatic o electric actuator ang balbula?

A: Oo. Ito ay binuo gamit ang ISO5211 standard mounting platform. Ang manual handle ay maaaring palitan ng pneumatic actuator (single acting /double acting) o electric actuator para sa remote na awtomatikong kontrol.
