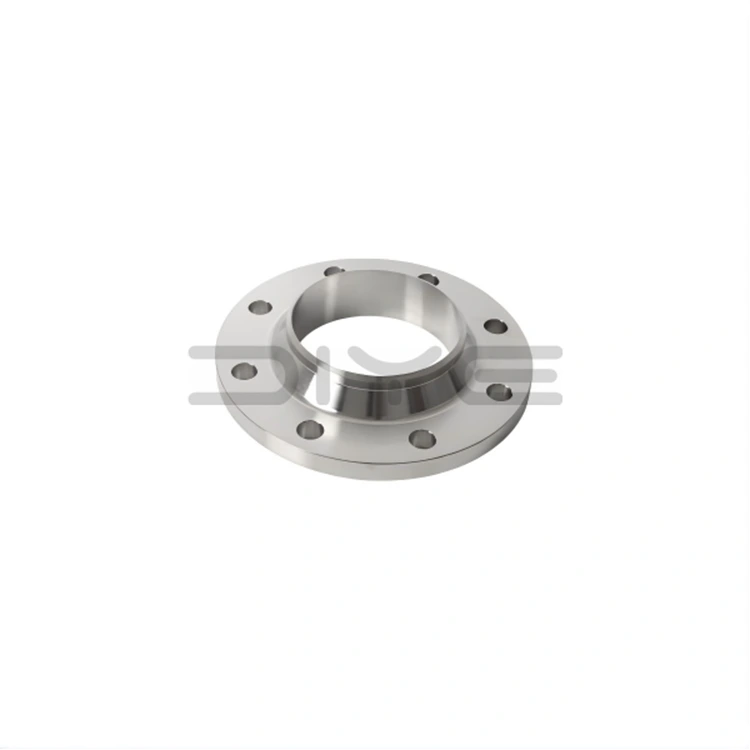

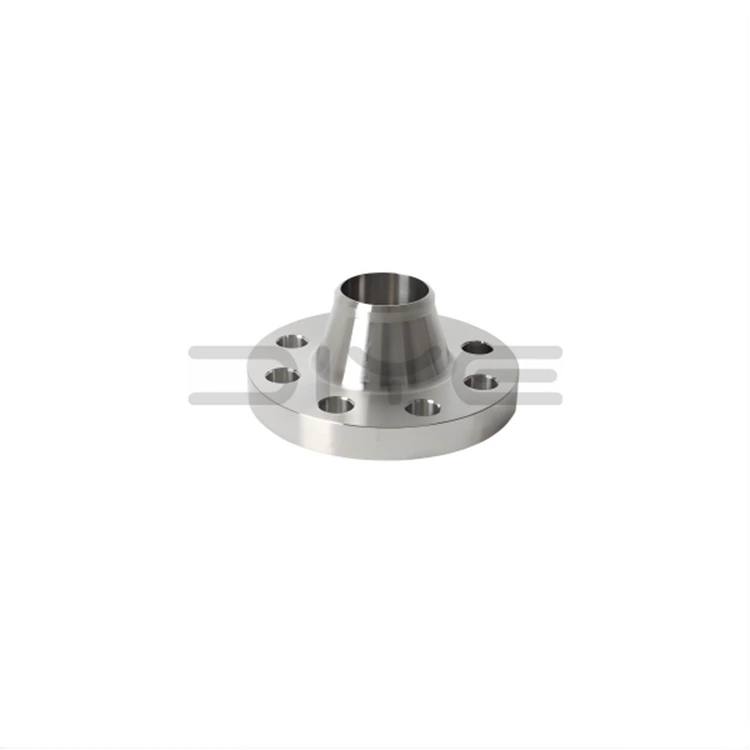

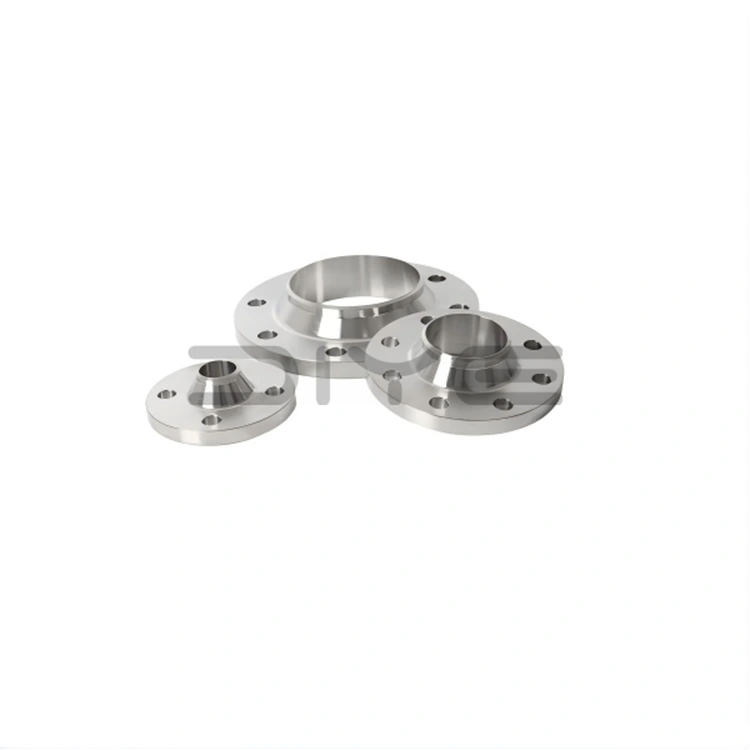

ANSI B16.5 Weld Neck Flange

Ang bawat DIYE VALVE ANSI B16.5 Weld Neck Flange ay sumasailalim sa mahigpit na pagsubok, kabilang ang dimensional na inspeksyon, materyal na pag-verify, ultrasonic testing, at pressure testing, na tinitiyak ang ganap na pagsunod sa ANSI B16.5 at internasyonal na mga pamantayan ng kalidad. Ang aming patayong pinagsama-samang proseso ng produksyon, mula sa mga hilaw na materyales hanggang sa mga natapos na produkto, ay ginagarantiyahan ang pare-parehong kalidad ng produkto, traceability, at maaasahang pagganap sa iba't ibang kritikal na aplikasyon.

Disenyo at Istraktura

1. Pagsunod sa Mga Pamantayan: Ganap na sumusunod sa mga pamantayan ng ANSI/ASME B16.5, na sumasaklaw sa mga rating ng presyon mula 150 hanggang 2500 at mga nominal na diameter (NPS) mula 1/2 pulgada hanggang 24 pulgada, na may suporta para sa mga custom na disenyong may malalaking diameter.

2. Integral Forged Construction: Nagtatampok ang ANSI B16.5 Weld Neck Flanges ng mahaba, tapered, high-neck na disenyo na may makinis na transition arc, na pineke mula sa de-kalidad na American standard na materyales, kabilang ang A105 carbon steel, F304/F316L stainless steel, at alloy steel.

3. Precision Sealing Surfaces: Ang karaniwang nakataas na mukha (RF), ring joint face (RJ), at face rough surface (MFM) ay ginagawa gamit ang CNC machining upang matiyak ang mahigpit na gasket fit at walang leak na performance.

4. Butt Weld Connection: Idinisenyo para sa full-penetration butt welding sa mga pipeline, tinitiyak ang tuluy-tuloy na paglipat ng stress at inaalis ang konsentrasyon ng stress sa ibaba ng hub.

Pangunahing Kalamangan

1. Pambihirang Temperatura at Paglaban sa Presyon: Espesyal na idinisenyo upang mapaglabanan ang matinding thermal cycling, mataas na presyon, panginginig ng boses, at thermal creep, na angkop para sa pinaka-hinihingi na mga kapaligiran sa pagtatrabaho.

2. Permanenteng Matatag na Pagse-sealing: Ang matibay na welded joint at precision-machined sealing surface ay nagbibigay ng permanenteng, walang maintenance na seal, mahalaga para sa mga mapanganib at nakakalason na kapaligiran ng media.

3. Superior Structural Rigidity: Ang ANSI B16.5 Weld Neck Flanges high-neck na disenyo ay nagbibigay ng mahusay na tigas, paglaban sa pagpapapangit, at paglaban sa pagkapagod, na tinitiyak ang mahabang buhay ng serbisyo sa ilalim ng cyclic loading.

4. Inspeksyon at Maaasahan: Ang buong penetration welds ay nagbibigay-daan para sa non-destructive testing (NDT), na tinitiyak na ang kalidad ng produkto ay nakakatugon sa mahigpit na pamantayan ng industriya.

5. Mga Komprehensibong Pagtutukoy at Matatag na Supply: Tinitiyak ng in-house na produksyon ang sapat na imbentaryo, napapanahong paghahatid, at kakayahang magbigay ng mga produktong matipid sa gastos sa mga pandaigdigang customer.

Mga Aplikasyon sa Industriya

Ang DIYE VALVE ANSI B16.5 Weld Neck Flanges ay ang gustong standard na produkto para sa mga sumusunod na pangunahing sitwasyon ng aplikasyon:

1. Industriya ng Langis at Gas: Mga pipeline, refinery, at offshore platform.

2. Industriya ng Kemikal: Mataas na temperatura, mataas na presyon, at mga corrosive na sistema ng media.

3. Industriya ng Power Generation: Mga steam pipeline, boiler loops, at power plant auxiliary system.

4. Mga Pressure Vessel: Mga tangke ng imbakan, reaktor, at kagamitan sa proseso na nangangailangan ng pinakamataas na integridad.

5. High-Integrity Piping: Mga sistema para sa pagdadala ng mga nasusunog, sumasabog, at lubhang nakakalason na likido.

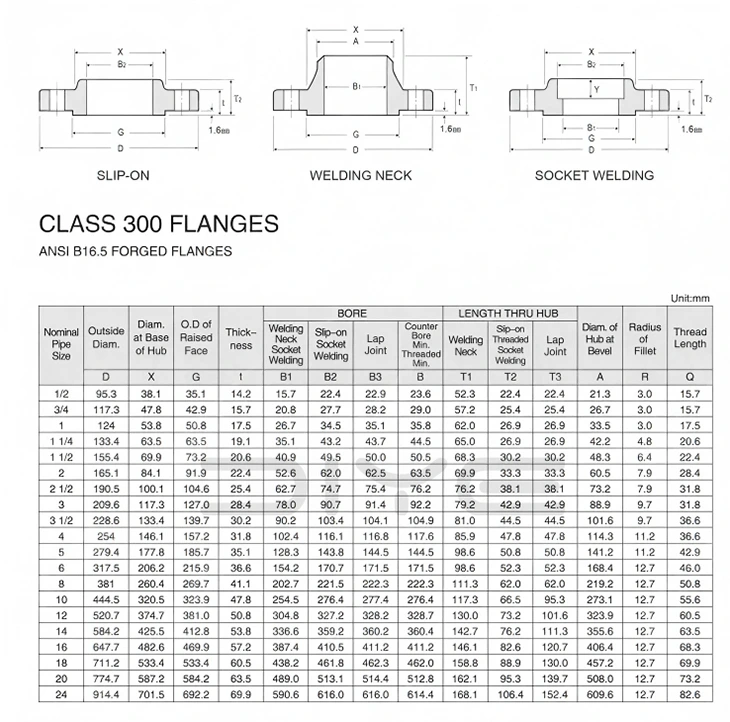

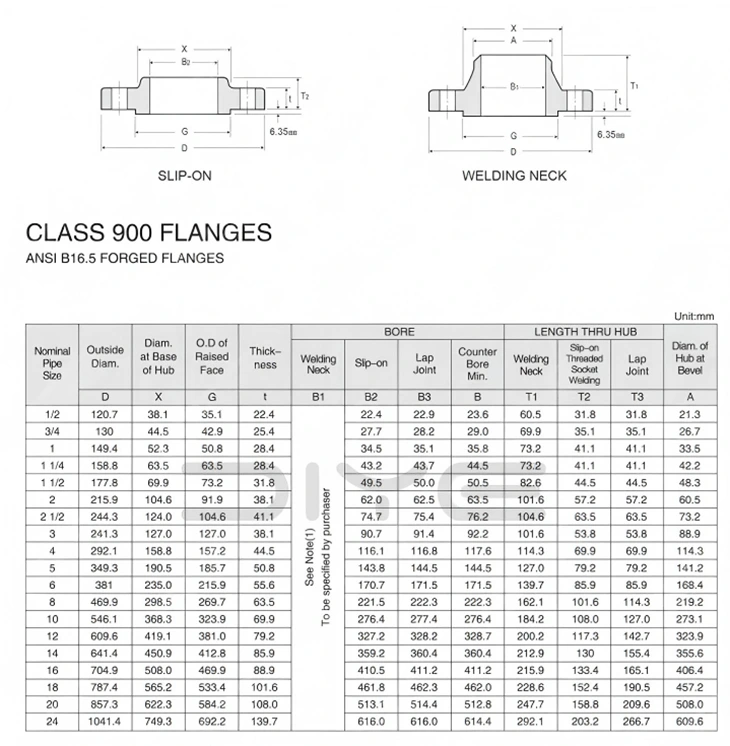

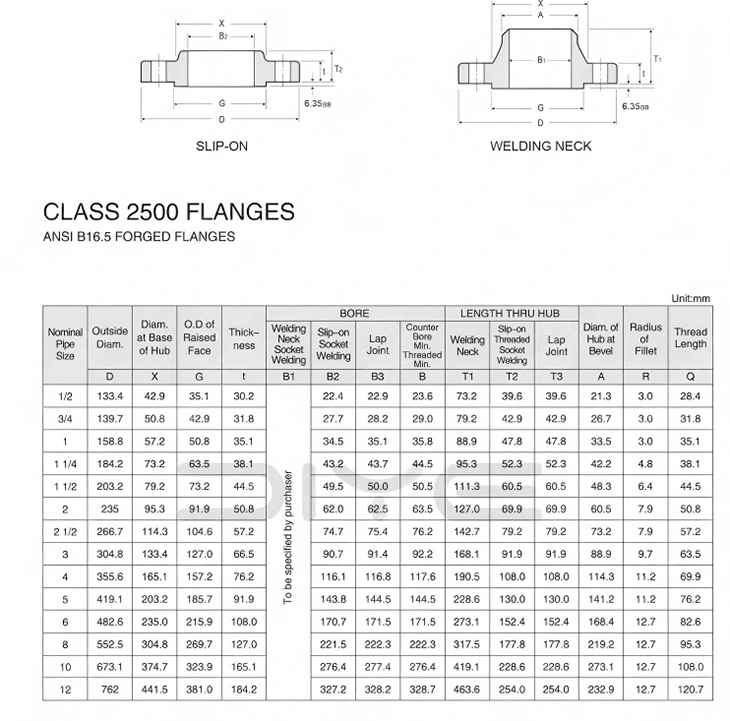

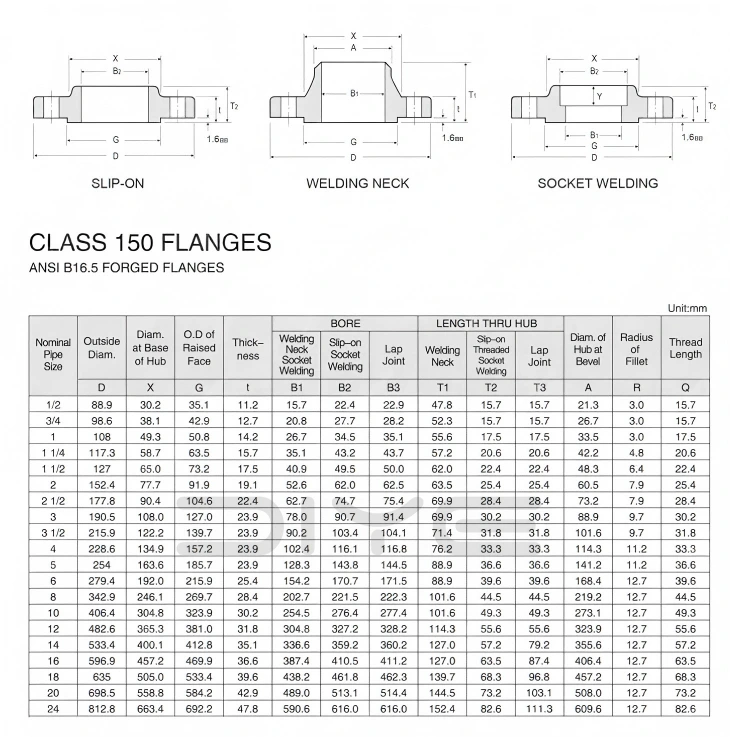

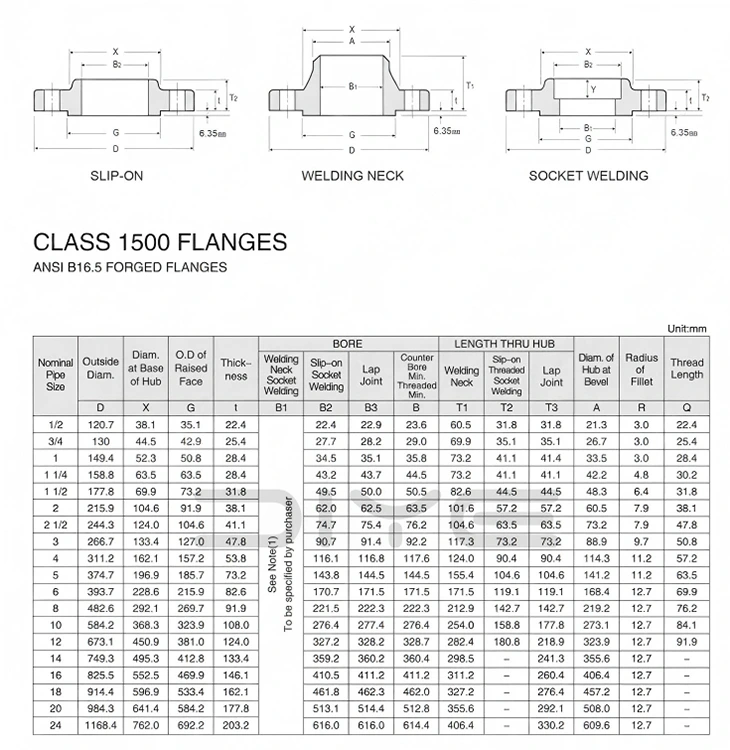

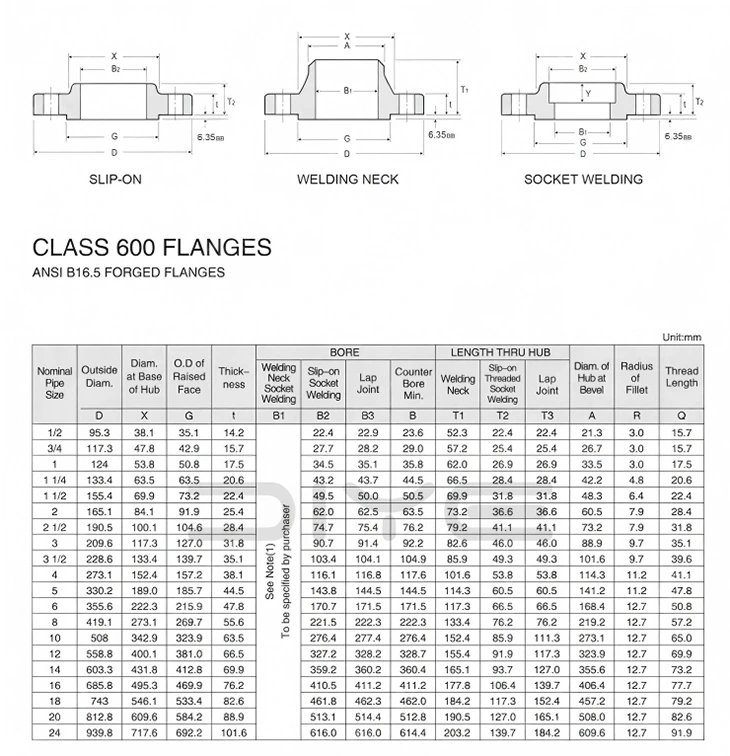

Mga Teknikal na Parameter

FAQ

T: Maaari bang palitan ang American standard flange Class at ang Chinese standard na PN?

A: Hindi sila maaaring direktang palitan. Ang klase ay tumutukoy sa American standard pressure rating, na iba sa PN nominal pressure system. Ang panlabas na diameter, bolt hole, at sealing surface dimensyon ay hindi tugma, at ang paghahalo at pagkonekta sa mga ito ay mahigpit na ipinagbabawal.

Q: Ano ang NPS sa American standard flanges? Paano ito tumutugma sa DN?

A: Ang NPS ay tumutukoy sa American standard na nominal diameter (pulgada). Halimbawa, NPS2 = DN50. Ito ay para sa sanggunian lamang. Sa panahon ng pag-install at pag-order, ang NPS + Class ay dapat na mahigpit na sundin, at ang DN lamang ay hindi maaasahan.

Q: Ano ang mga pagkakaiba sa pagitan ng WN at SO flanges?

A: WN neck-weld flange: Long neck forging, full penetration welding, lumalaban sa mataas na temperatura at mataas na presyon, lumalaban sa vibration, ginagamit para sa mga pangunahing pipeline, pressure vessel, nasusunog at sumasabog na media;

SO neckless butt-weld flange: Short neck plug welding, simpleng pag-install, mababang gastos, angkop lamang para sa medium at low pressure, normal na temperatura, ordinaryong pipeline ng proseso.

Q: Anong uri ng steel pipe ang dapat gamitin sa American standard flanges?

A: Gumagamit ang carbon steel ng ASTM A106/A53 American standard na seamless pipe; Ang hindi kinakalawang na asero ay gumagamit ng mga pipe ng serye ng ASTM A312.
