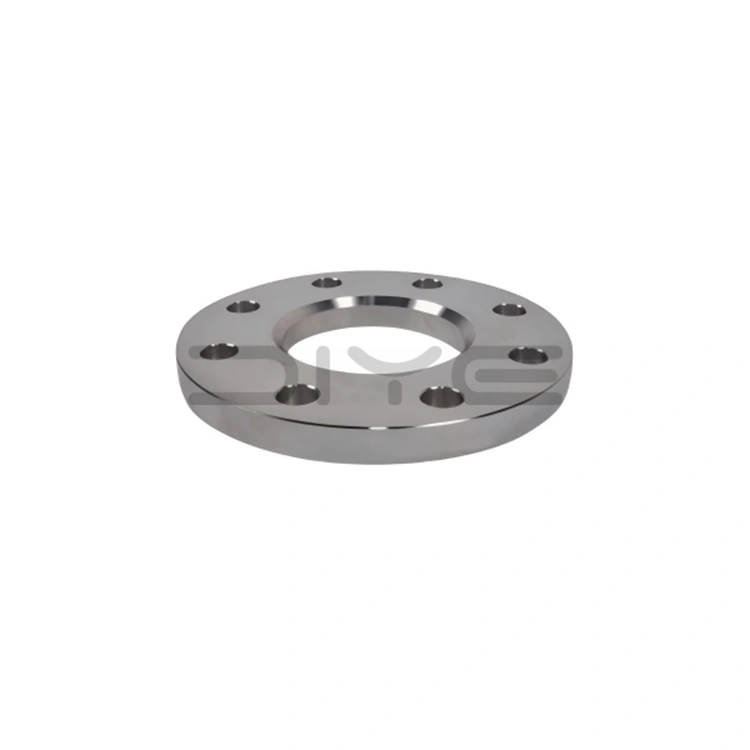

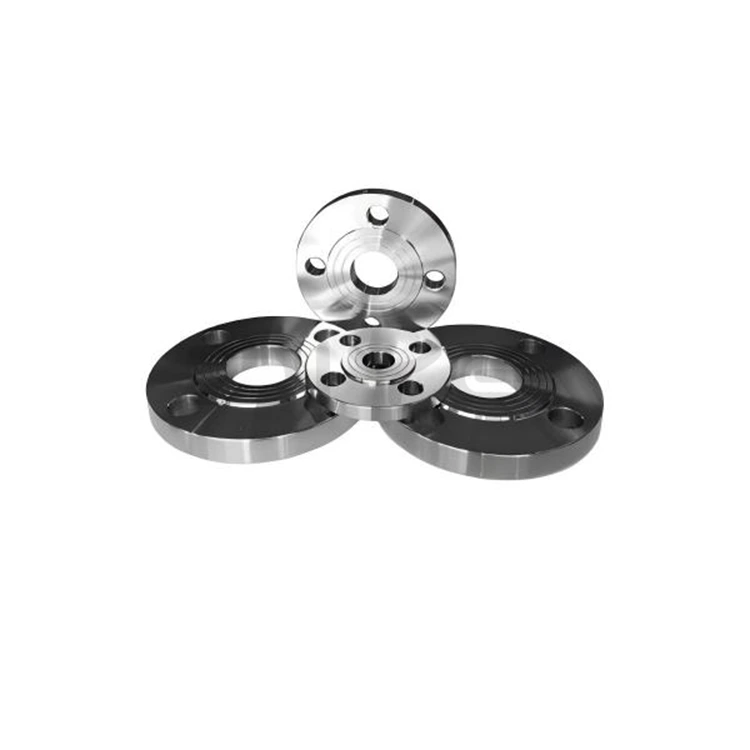

GOST 12820-80 Flange

Ang aming GOST 12820-80 Flange ay ginawa batay sa dalawang pangunahing GOST standard system, na bumubuo ng isang kumpletong teknikal na sistema na tugma sa parehong tradisyonal na Russian at susunod na henerasyon na mga detalye ng pipeline:

1. GOST 12820-80: Isang klasikong pamantayan na partikular para sa medium at low-pressure na steel slip-on flanges, na angkop para sa PN 0.1–2.5MPa, DN10–1600, pangunahing nilagyan ng RF/FF sealing surface, na malawakang ginagamit sa mga conventional municipal at general industrial pipelines.

2. GOST 33259-2015: Isang bagong unibersal na master standard na pinapalitan ang lumang standard, na sumasaklaw sa lahat ng pressure rating (PN1–250) at lahat ng uri ng flange kabilang ang slip-on, weld neck, loose flange, at blind flange, na nakakatugon sa mga pangangailangan ng high-pressure at sari-saring mga proyekto.

Mga Pangunahing Parameter ng Produkto

1. Saklaw ng Presyon at Diameter

- Nominal Pressure (PN): 6 na antas (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), na sumasaklaw sa mga kondisyon ng pagpapatakbo mula 0.1 hanggang 2.5 MPa.

- Nominal Diameter (DN): DN10–1600 (½"–64"), na tumutugma sa mga pangunahing detalye ng industriyang piping.

2. Uri ng Ibabaw ng Sealing

- Karaniwang Uri: RF (Nakataas na Mukha, Uri 02) na may waterline, pagkamagaspang Ra≤3.2μm; FF (Flat Face, Type 01) flush gamit ang flange plane.

- Opsyonal na Mga Uri: MFM (Nakataas na Mukha), TG (Tongue & Groove), na angkop para sa mga high-pressure/corrosive na kapaligiran.

3. Pagpili ng Materyal

Gumagamit ng mga pangunahing pamantayang Ruso at mga internasyonal na katumbas na materyales, na sumusunod sa pamantayan ng GOST 12816-80:

- Hindi kinakalawang na Bakal: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Carbon Steel: St20, St35; Mababang Alloy na Bakal: 16Mn.

Produksyon at Pagtitiyak ng Kalidad

1. Kontrol sa Produksyon

- Ang katumpakan ng dimensyon, kabilang ang panlabas na lapad, panloob na lapad, distansya sa gitna ng butas ng bolt, kapal, at taas ng ibabaw ng sealing, ay mahigpit na sumusunod sa mga karaniwang talahanayan;

- Tinitiyak ng advanced na CNC machining at forging na proseso ang matatag na performance ng produkto at mataas na consistency.

2. Quality Inspection

- Full-item inspection: visual inspection, dimensional measurement, at 1.5 beses nominal pressure hydrostatic test;

- Kumpletong certification: GOST material certificate, EAC certification, at quality inspection report ay ibinibigay para sa bawat batch.

Saklaw ng Uri ng Flange:

1. 01: Flat-face flange (PL, GOST 12820-80 core type)

2. 02: Socket flange (SO)

3. 03: Loose flange (LJ)

4. 04: Loose butt flange (LJ)

5. 05: Butt flange (WN, umaayon sa GOST 12821-80)

6. 06: Blind flange (BL)

Mga Serbisyo sa Pag-customize at Pagsuporta:

1. Non-standard na pag-customize: Maaaring i-customize ang laki, materyal, at ibabaw ng sealing ayon sa mga guhit ng proyekto;

2. One-stop supply: Nagbibigay ng katugmang GOST fasteners at seal, pinapasimple ang proseso ng pagkuha at tinitiyak ang pagiging tugma;

3. Market adaptability: Ang mga produkto ay ganap na sumusunod sa Russian at CIS market standards, na angkop para sa mga pangmatagalang proyekto at foreign trade cooperation.

Pinagsasama ng DIYE VALVE GOST 12820-80 Flange ang propesyonal na pagmamanupaktura, karaniwang pagsunod, at maaasahang kalidad, na ginagawa itong mas gustong produkto para sa mababang at katamtamang presyon na mga koneksyon sa pipeline sa Russian, CIS, at Central Asian na mga merkado. Sumusunod kami sa mga prinsipyo ng kalidad una at pangunahin sa customer, na nagbibigay ng matatag na supply at teknikal na suporta sa aming mga pandaigdigang kasosyo.

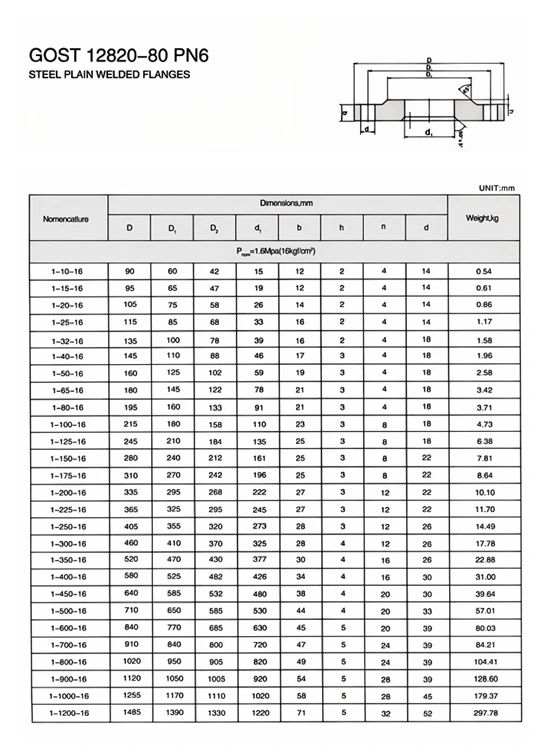

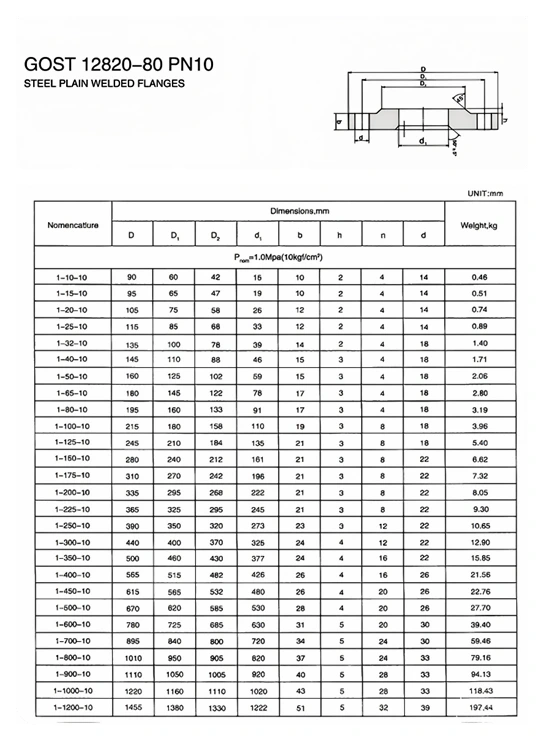

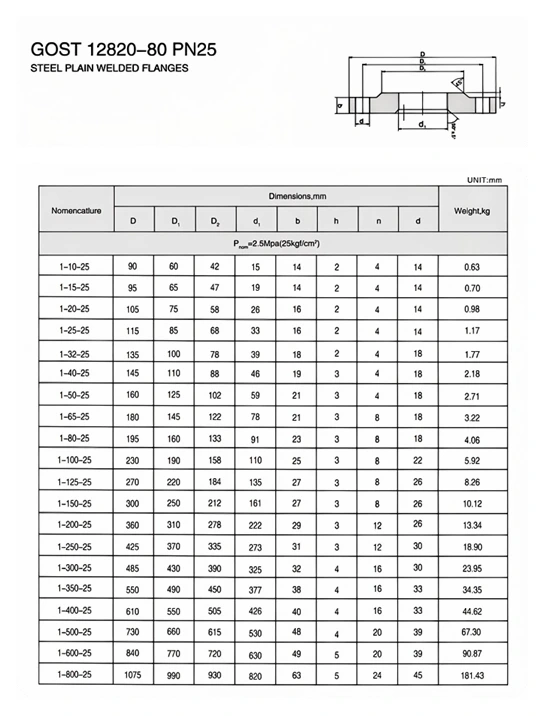

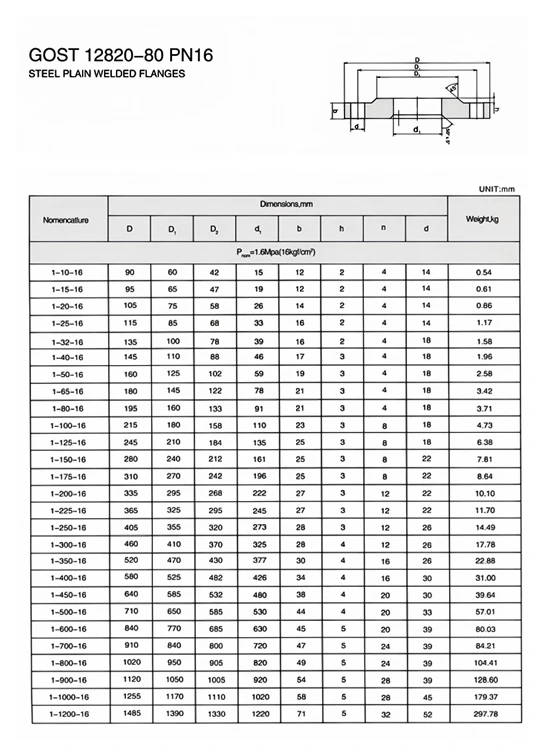

Teknikal na Pagtutukoy

Mga FAQ

Q: Ano ang mga karaniwang pangunahing pamantayan para sa GOST 12820-80 Flanges?

A: GOST 12820-80 ay isang klasikong lumang pamantayan, dalubhasa sa daluyan at mababang presyon ng steel slip-on flanges; Ang GOST 33259-2015 ay isang bagong bersyon ng pangkalahatang master standard, ganap na pinapalitan ang lumang sistema, na sumasaklaw sa lahat ng antas ng presyon at lahat ng uri ng flanges, at docking sa mga modernong Russian enterprise at EAC certification projects.

Q: Maaari bang palitan at i-dock ang dalawang pamantayan sa isa't isa?

A: Magkatugma ang mga karaniwang sukat, ngunit para sa mataas na presyon, ibabaw ng sealing, kapal ng pader at mga parameter ng bolt, GOST 33259-2015 ang mananaig; Maaaring gamitin ang GOST 12820-80 para sa pagpapanatili ng lumang kagamitan, at ang 2015 na bagong pamantayan ay dapat ipatupad para sa mga bagong proyekto sa pagtatayo.

T: Paano pumili sa pagitan ng GOST slip-on flanges at weld neck flanges?

A: GOST 12820-80 slip-on flanges ay angkop para sa normal na temperatura, katamtaman at mababang presyon, pangkalahatang supply ng tubig at drainage/process pipelines; GOST 33259-2015 weld neck flanges ay mataas na temperatura at mataas na presyon na lumalaban, anti-vibration, at ginagamit para sa langis at gas, industriya ng kemikal, pangunahing singaw at iba pang mga pipeline na may mataas na peligro.

T: Ano ang mga karaniwang uri ng sealing surface ng GOST 12820-80 Flanges?

A: RF (Raised Face, ang pinakakaraniwang ginagamit), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, high-end na configuration ng bagong standard, na nakatuon sa mataas na temperatura at high pressure metal sealing).

T: Anong mga pipeline at bolts ang tumutugma sa GOST 12820-80 Flanges?

A: Ito ay itinugma sa GOST standard steel pipe at GOST special bolts at nuts. Ang mga gasket ay pinili mula sa GOST standard rubber gaskets, spiral wound gaskets at metal ring gaskets. Pinipigilan ng kumpletong hanay ng pagtutugma ang pagtagas.
