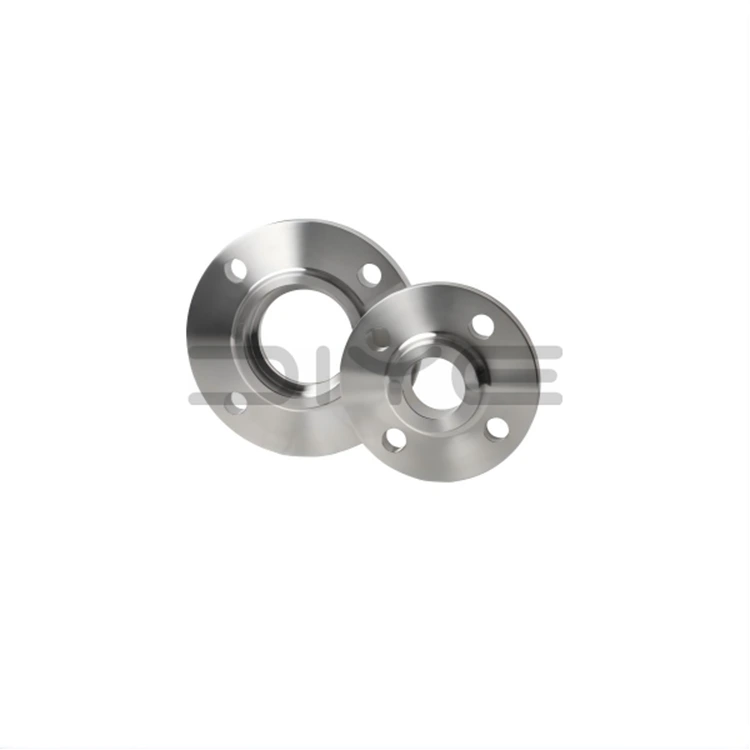

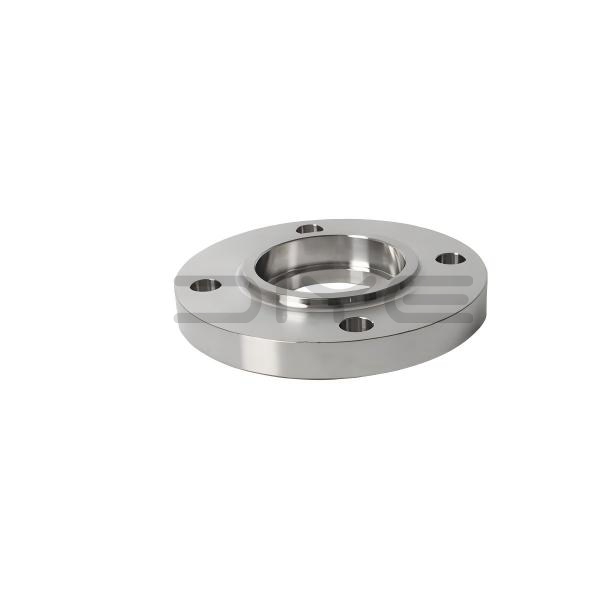

Socket Welding Flange

Ang Socket Welding Flange ay isang necked forged flange na may panloob na socket groove sa isang dulo. Sa panahon ng pag-install, ang steel pipe ay ipinasok sa socket at sinigurado ng isang panlabas na fillet weld, na inaalis ang pangangailangan para sa beveling sa dulo ng pipe o paggamit ng butt weld backing plate. Pangunahing ginawa ang mga produkto ayon sa mga pamantayan ng ASME B16.5, na sumasaklaw sa mga rating ng presyon mula Class 150 hanggang Class 2500, na ginagawa silang mas pinipiling nababakas na koneksyon para sa maliit na diameter, mataas na presyon ng mga sistema ng tubo.

Karaniwang Mga Uri ng Ibabaw ng Sealing

1. RF (Nakataas na Mukha): Ang pangunahing uri ng industriya, na katugma sa mga spiral wound gasket at PTFE gasket, na angkop para sa pangkalahatang mga kondisyon ng pagpapatakbo.

2. RJ (Ring Joint): Dinisenyo para sa matinding mataas na temperatura at mga kondisyon ng mataas na presyon, tugma sa mga gasket ng metal na singsing.

3. MFM (Matching Face): Pinipigilan ang gasket erosion at compression, pagpapabuti ng sealing stability sa ilalim ng malupit na mga kondisyon.

Prinsipyo sa Paggawa at Proseso ng Welding

1. Pagpasok ng Pipe: Ipasok ang tubo sa socket hanggang sa madikit ito sa panloob na hakbang, pagkatapos ay bahagyang bawiin upang bigyang-daan ang thermal expansion clearance.

2. Fillet Welding: Magsagawa ng tuluy-tuloy na external fillet welds sa junction ng pipe outer wall at ang flange neck.

3. Sealing at Stress Relief: Ang weld ay nagbibigay ng structural fixation at sealing; ang panloob na clearance ay sumisipsip ng thermal expansion, na pumipigil sa weld cracking.

4. Non-Destructive Testing: Ang weld ay maaaring isailalim sa PT penetration testing upang matiyak ang precision sealing performance ng mga kritikal na small-diameter system.

Mga Pangunahing Kalamangan sa Estruktura

1. Self-centering Socket Welding Flange: Ang built-in na socket welding flange ay nagbibigay-daan sa awtomatikong pipe alignment, pinapasimple ang pag-install at tinitiyak ang mataas na coaxiality.

2. Integral Forged Structure: Ang one-piece forged neck na disenyo ay nagbibigay ng mahusay na tigas at matatag na pressure resistance.

3. Mahusay at Maginhawang Welding: Tanging ang mga panlabas na fillet welds ang kinakailangan, na nagpapagana ng mabilis na konstruksyon at inaalis ang pangangailangan para sa buong penetration welding.

4. Thermal Stress Protection: Ang isang nakatuong expansion gap ay ibinibigay sa ilalim ng pipe upang palabasin ang mataas na temperatura na thermal stress at maiwasan ang joint failure.

Mga Pagtutukoy at Mga Pagpipilian sa Materyal

1. Mga Karaniwang Sukat: Pangunahing DN15–DN50 (NPS 1/2″–2″), na-optimize para sa mga system na may maliit na diameter na mataas ang presyon.

2. Mga Rating ng Presyon: Ang karaniwang ginagamit na mga pagtutukoy ay Class 300/600 at mas mataas, na angkop para sa mga kondisyon ng katamtaman at mataas na presyon.

3. Mga Uri ng Materyal: Magagamit sa ASTM A105 carbon steel, 304/316L stainless steel, alloy steel, at low-temperature forged steel.

Mga Sitwasyon ng Application at Mga Kakayahang Serbisyo

Ang DIYE VALVE Socket Welding Flanges ay malawakang ginagamit sa mga proyekto ng langis at gas, kemikal, pagbuo ng kuryente, at internasyonal na engineering. Nag-aalok kami ng mga karaniwang laki sa stock pati na rin ang ganap na na-customize na mga solusyon para sa mga hindi karaniwang laki at mga espesyal na materyales. Ang bawat produkto ay may kumpletong ulat ng kalidad ng inspeksyon ng orihinal na tagagawa, sertipiko ng materyal, data ng pagtuklas ng kapintasan, at isang buong hanay ng mga dokumento sa pag-export, na tinitiyak ang ganap na pagsunod sa mga kinakailangan ng iba't ibang proyekto sa buong mundo.

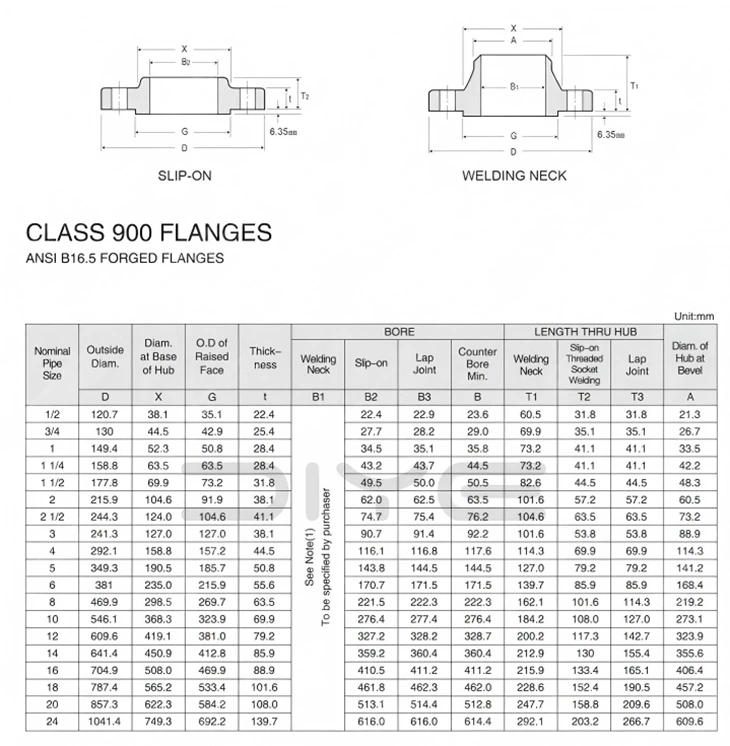

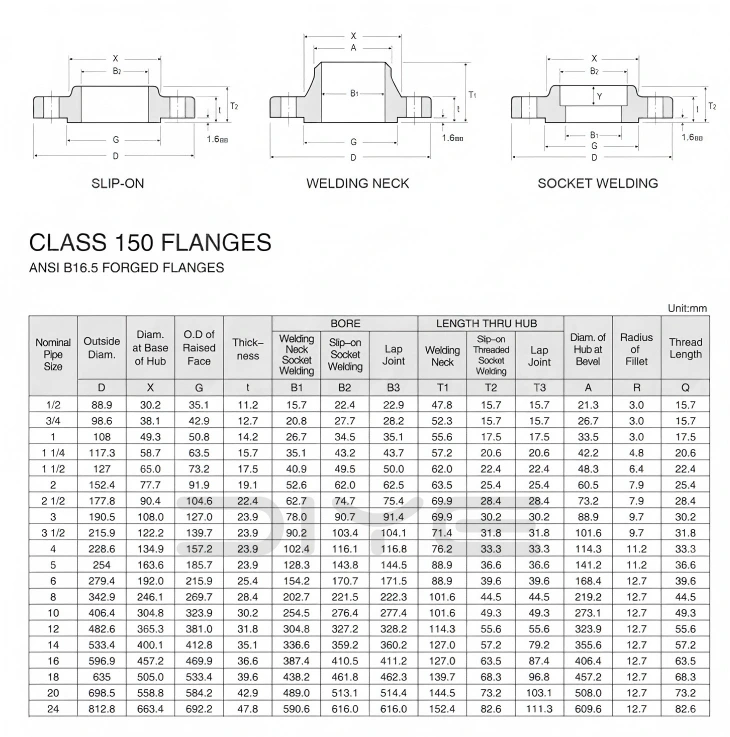

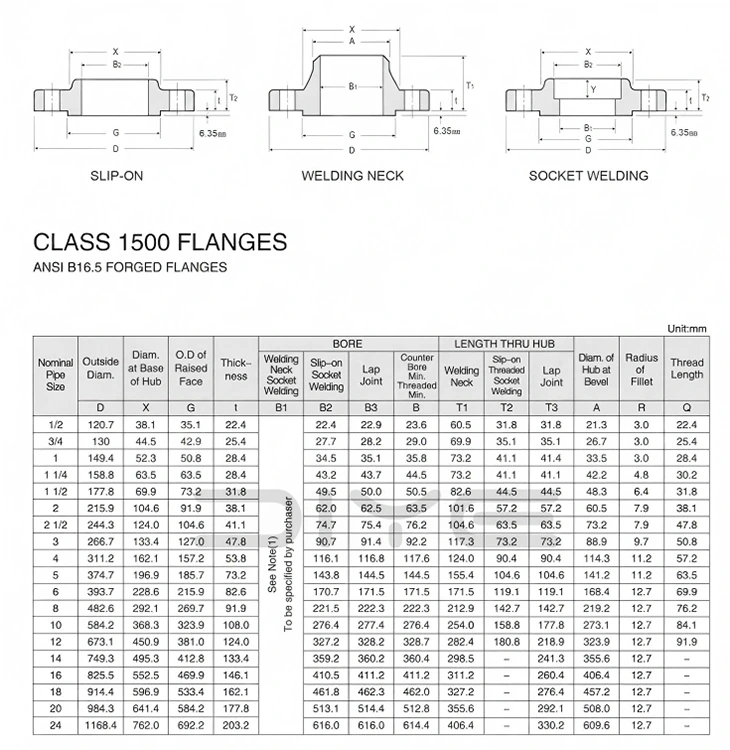

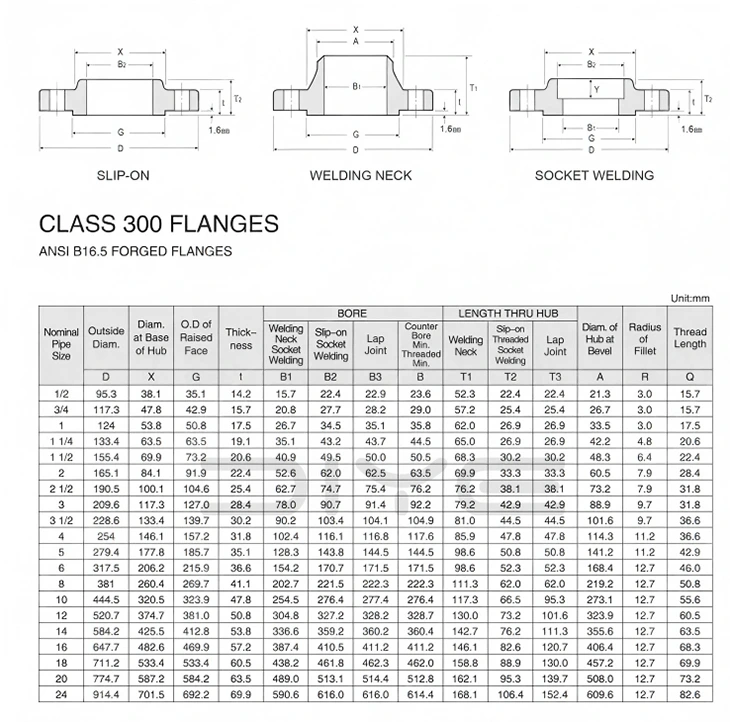

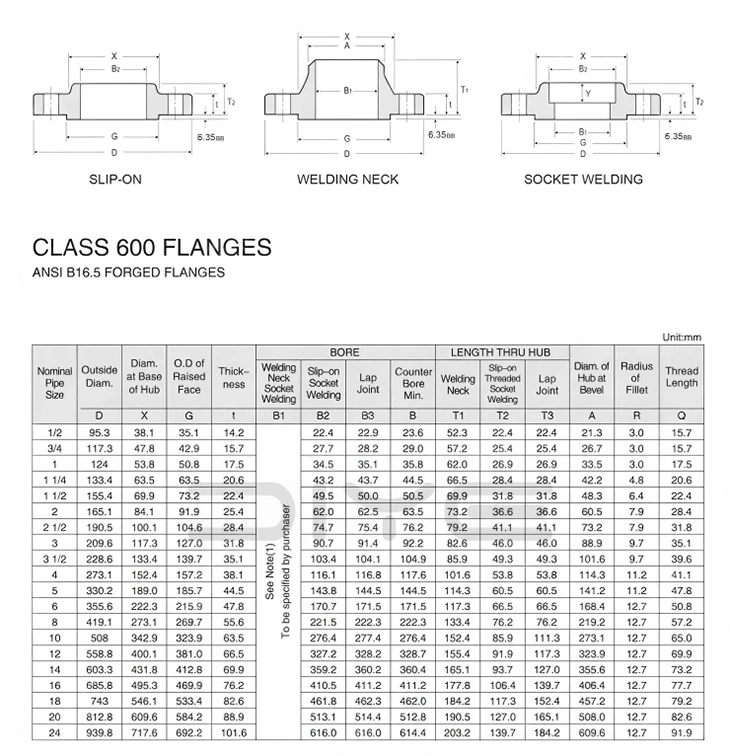

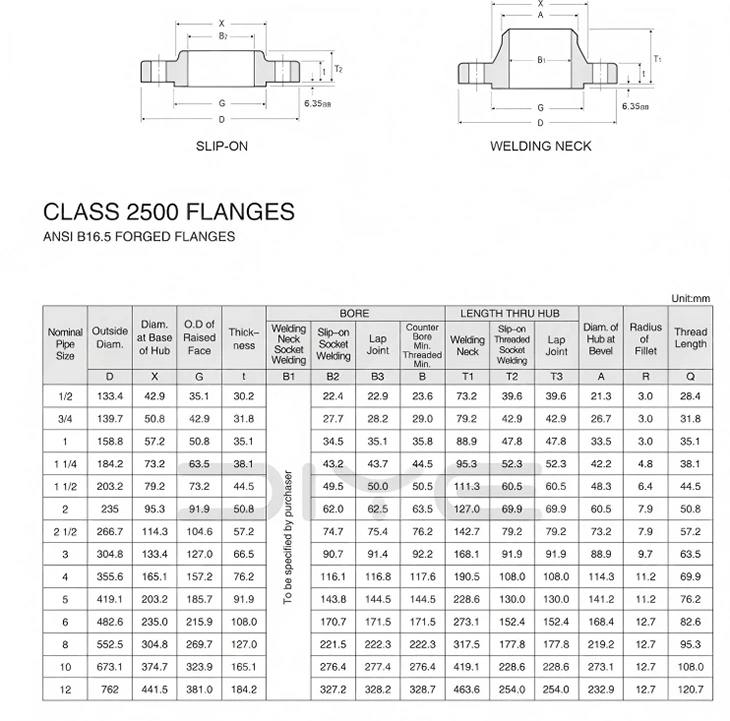

Mga Teknikal na Parameter
